Каталог
Разъемы
Прямоугольные разъемы - Гнезда на плату, тип "Папа"

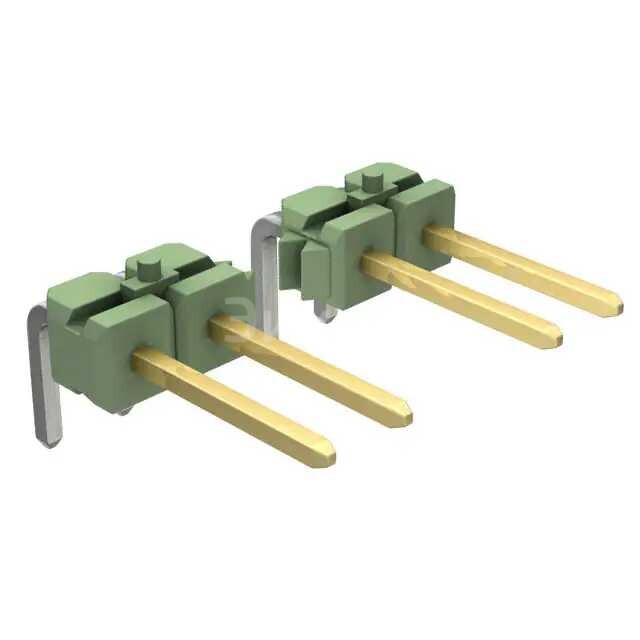

3-825437-0
  • В избранное
  • В сравнение
3-825437-0

3-825437-0

3-825437-0
;
3-825437-0

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    TE Connectivity AMP Connectors
  • Артикул:
    3-825437-0
  • Описание:
    CONN HEADER R/A 30POS 2.54MMВсе характеристики

Минимальная цена 3-825437-0 при покупке от 1 шт 792.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить 3-825437-0 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание 3-825437-0

3-825437-0 TE Connectivity AMP Connectors CONN HEADER R/A 30POS 2.54MM

  • Основные параметры:
    • Тип соединителя: AMP Connectors
    • Модель: 3-825437-0
    • Количество позиций (позиций контактов): 30
    • Ширина разъема ( pitch ): 2,54 мм
    • Тип соединения: R/A (Right Angle)
  • Плюсы:
    • Высокая надежность и долговечность
    • Устойчивость к механическим нагрузкам
    • Разнообразие модификаций для различных приложений
    • Быстрый и простой монтаж
    • Поддержка высоких частот
  • Минусы:
    • Высокая стоимость по сравнению с некоторыми другими типами соединителей
    • Занятое пространство на плате из-за большого количества контактов
  • Общее назначение:
    • Передача данных и сигналов
    • Снабжение электропитанием
    • Соединение различных компонентов электронной платы
  • В каких устройствах применяется:
    • Электронные устройства
    • Автомобильная электроника
    • Медицинское оборудование
    • Промышленное оборудование
    • Мобильные устройства
Выбрано: Показать

Характеристики 3-825437-0

  • Package
    Bulk
  • Тип коннектора
    Header, Breakaway
  • Тип контактов
    Male Pin
  • Шаг для ответной части
    0.100" (2.54mm)
  • Количество позиций
    30
  • Количество рядов
    1
  • Число установленных контактов
    All
  • Стиль
    Board to Board or Cable
  • Shrouding
    Unshrouded
  • Вид монтажа
    Through Hole, Right Angle
  • Тип вывода
    Solder
  • Тип соединения
    Push-Pull
  • Contact Length - Mating
    0.264" (6.70mm)
  • Contact Length - Post
    0.126" (3.20mm)
  • Insulation Height
    0.100" (2.54mm)
  • Contact Shape
    Square
  • Покрытие контактов ответной части
    Gold
  • Толщина покрытия ответной части
    3.90µin (0.099µm)
  • Покрытие контактов для пайки в плату
    Tin
  • Материал контактов
    Brass
  • Insulation Material
    Polybutylene Terephthalate (PBT)
  • Рабочая температура
    -65°C ~ 105°C
  • Класс воспламеняемости материала
    UL94 V-0
  • Цвет изоляции
    Green
  • Current Rating (Amps)
    5A
  • Толщина покрытия контактов для пайки
    98.4µin (2.50µm)
  • Base Product Number
    825437

Техническая документация

 3-825437-0.pdf
pdf. 0 kb
  • 119 шт
    3-6 недель
  • Количество
    Цена
  • 1
    792 ₽
  • 10
    673 ₽
  • 250
    536 ₽
  • 500
    510 ₽
  • 1000
    486 ₽
