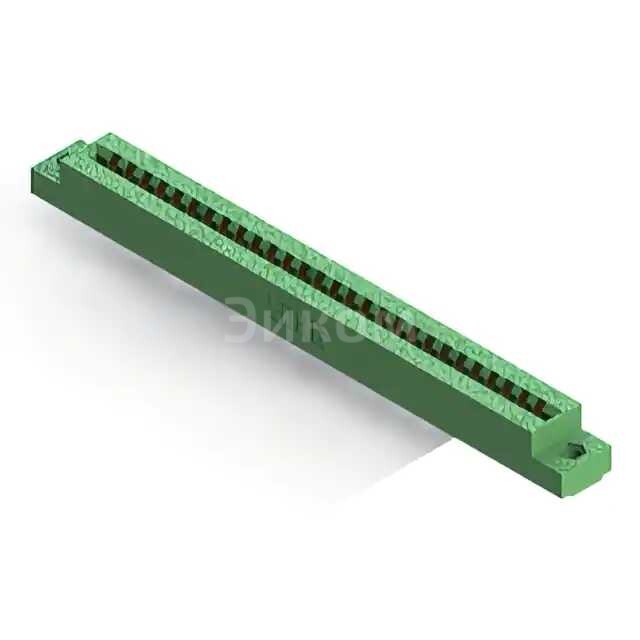

306-028-520-104

Основные параметры:

• Тип разъема: краевой (Edge Connector)
• Пол: гнездо (Female)
• Количество контактов: 56 (28 с каждой стороны)
• Шаг контактов: 0.156 дюйма (примерно 3.96 мм)
• Производитель: EDAC (указано в названии)
• Ориентация: Двусторонняя (Dual)

Плюсы:

• Простота подключения: Плата вставляется непосредственно в разъем.
• Надежное механическое соединение: За счет силы трения между контактами разъема и контактными площадками платы.
• Экономичность: Часто дешевле, чем другие типы многоконтактных разъемов.
• Возможность горячей замены (в некоторых реализациях): Если плата разработана для этого.
• Долгий срок службы: При правильном использовании и обслуживании.

Минусы:

• Ограниченное количество циклов сопряжения: Контакты могут изнашиваться со временем.
• Чувствительность к загрязнениям: Пыль и грязь на контактных площадках могут вызывать сбои.
• Не подходит для высокоскоростных сигналов: Из-за относительно большого шага и потенциальных проблем с импедансом.
• Требует точной подгонки платы: Отклонения в размерах платы могут привести к плохому контакту.
• Отсутствие фиксации: В некоторых конструкциях может быть недостаточная фиксация платы.

Общее назначение:

Краевые разъемы предназначены для обеспечения электрического соединения между печатной платой (обычно называемой дочерней платой или картой расширения) и материнской платой или объединительной панелью (backplane). Контактные площадки на краю дочерней платы вставляются в разъем, который затем обеспечивает электрический путь к другим компонентам системы.

В каких устройствах применяется:

• Старые компьютеры и игровые консоли: Для карт расширения (например, ISA, EISA, VLB слоты).
• Промышленное оборудование: Для модулей управления, плат ввода/вывода.
• Тестовое и измерительное оборудование: Для подключения сменных модулей.
• Сетевое оборудование: Для модулей расширения или интерфейсных карт.
• Автоматизированные системы управления: Для подключения периферийных устройств.
• Различные электронные устройства, где требуется модульная конструкция или возможность расширения.
