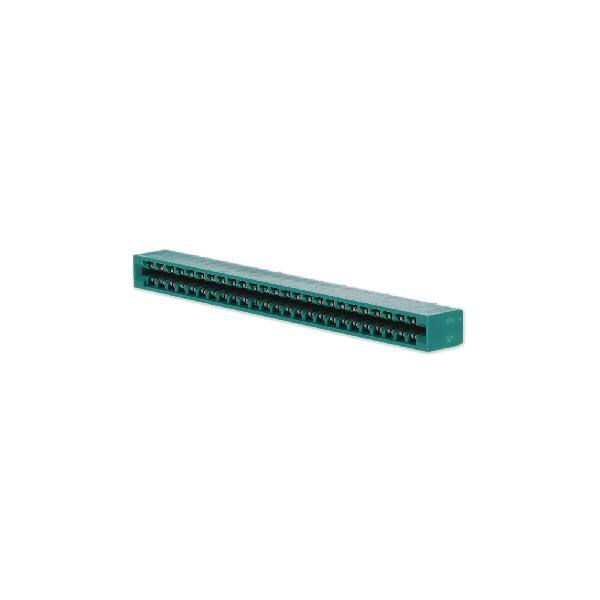

307-050-524-201

Основные параметры:

• Тип разъема: Edge Card Connector (разъем для печатных плат).
• Пол: Female (розетка).
• Количество контактов: 50.
• Шаг контактов: 0.156 дюйма (3.96 мм).
• Производитель: EDAC Inc.
• Принцип соединения: Разъем предназначен для установки на край печатной платы (PCB), где контакты на плате входят в ответные гнезда разъема.
• Конфигурация: DUAL (двухсторонний), что означает наличие контактов с обеих сторон разъема для соединения с обеими сторонами печатной платы.

Плюсы:

• Простота установки и снятия: Разъемы Edge Card обычно легко устанавливаются и снимаются с печатной платы, что упрощает обслуживание и замену компонентов.
• Экономичность: Часто являются более дешевым решением по сравнению с другими типами многоконтактных разъемов.
• Надежность соединения: При правильном проектировании обеспечивают достаточно надежное электрическое соединение.
• Высокая плотность контактов: Позволяют подключать множество сигналов через один разъем.

Минусы:

• Ограничения по механической прочности: Соединение может быть менее устойчивым к вибрациям или механическим нагрузкам по сравнению с разъемами, имеющими дополнительные механизмы фиксации.
• Чувствительность к загрязнениям: Открытые контакты на краю печатной платы могут быть подвержены окислению или загрязнению, что может ухудшить контакт.
• Ограничения по току: Шаг 0.156 дюйма является относительно большим, но для высокоточных применений может потребоваться более специализированные разъемы.
• Износ контактов: Частые циклы установки/снятия могут привести к износу контактных поверхностей как на разъеме, так и на печатной плате.

Общее назначение:

Разъемы Edge Card используются для электрического соединения печатных плат друг с другом или для подключения периферийных устройств к основной плате. Они обеспечивают передачу данных, сигналов управления и питания.

В каких устройствах применяется:

• Старые компьютеры и игровые консоли: Для подключения карт расширения (например, ISA, PCI-E, AGP, в более ранних системах).
• Промышленные контроллеры и автоматизация: Для подключения модулей расширения или интерфейсных плат.
• Тестовое оборудование: Для подключения тестовых приспособлений или модулей.
• Музыкальное оборудование: В некоторых синтезаторах или звуковых картах.
• Специализированные электронные устройства: Где требуется модульная конструкция и возможность быстрой замены компонентов.
• Старые игровые автоматы и аркадные машины: Для подключения игровых картриджей или плат.
