Разъемы
Торцевые разъемы - Соединительные разъемы
345-050-500-202
  • В избранное
  • В сравнение

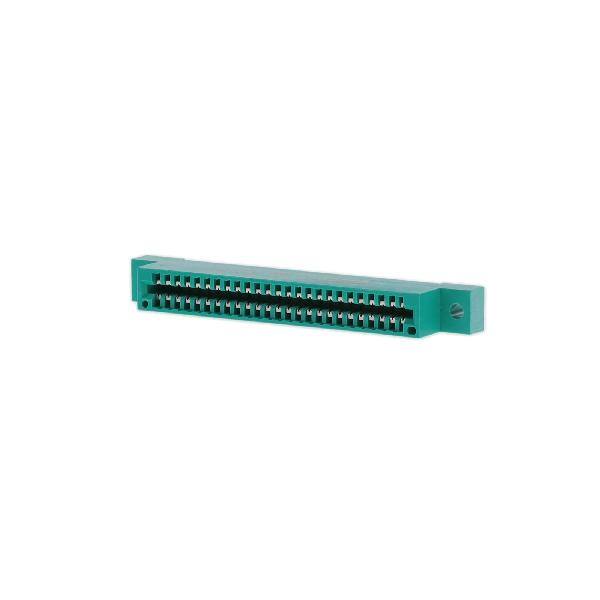

345-050-500-202

345-050-500-202

345-050-500-202
Loading...
345-050-500-202

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    EDAC Inc.
  • Артикул:
    345-050-500-202
  • Описание:
    CONN EDGE DUAL FMALE 50POS 0.100Все характеристики

Минимальная цена 345-050-500-202 при покупке от 1 шт 4191.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить 345-050-500-202 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание 345-050-500-202

Основные параметры:

  • Производитель: EDAC Inc.
  • Тип коннектора: Edge (межплатное соединение)
  • Конфигурация: Двойной, женский (Female)
  • Количество контактов: 50
  • Шаг контактов: 0.100 дюйма (2.54 мм)
  • Артикул: 345-050-500-202

Плюсы:

  • Надёжное соединение
  • Компактность
  • Относительно низкая стоимость
  • Простота монтажа

Минусы:

  • Ограниченное количество циклов подключения/отключения
  • Чувствительность к загрязнению контактов
  • Не подходит для частого подключения/отключения

Общее назначение:

Коннектор Edge предназначен для создания надёжного электрического соединения между платами, обеспечивая передачу данных и питания. Используется для соединения печатных плат, модулей и других электронных компонентов внутри устройства.

Применение:

  • Компьютеры (соединение плат расширения)
  • Телекоммуникационное оборудование
  • Промышленная автоматика
  • Медицинское оборудование
  • Автомобильная электроника
  • Различные электронные устройства, где требуется надежное и компактное соединение между платами
Выбрано: Показать

Характеристики 345-050-500-202

  • Package
    Bulk
  • Тип карты
    Non Specified - Dual Edge
  • Тип соединителя
    Female
  • Число рядов/секций
    25
  • Количество позиций
    50
  • Толщина карт
    0.054" ~ 0.070" (1.37mm ~ 1.78mm)
  • Количество рядов
    2
  • Шаг
    0.100" (2.54mm)
  • Ориентация кнопки
    Dual
  • Вид монтажа
    Through Hole
  • Тип вывода
    Solder Eyelet(s)
  • Материал контактов
    Copper Alloy
  • Покрытие контактов
    Gold
  • Толщина покрытия контактов
    10.0µin (0.25µm)
  • Тип контактов
    Cantilever
  • Цвет
    Green
  • Тип крепления фланца
    Flush Mount, Top Opening, Unthreaded, 0.128" (3.25mm) Dia
  • Рабочая температура
    -40°C ~ 105°C
  • Материал изоляции
    Polyester Thermoplastic
  • Termination Rows
    2
  • Base Product Number
    345-050

Техническая документация

 345-050-500-202.pdf
pdf. 0 kb
  • 17 шт
    3-6 недель
  • Количество
    Цена
  • 1
    4 191 ₽
  • 10
    3 563 ₽
  • 25
    3 339 ₽
  • 50
    3 180 ₽
  • 100
    3 028 ₽
