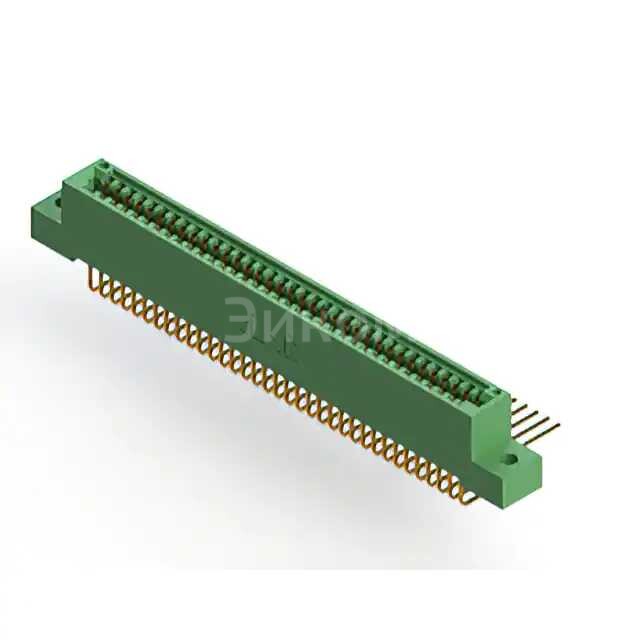

345-070-558-202

Основные параметры:

• Тип разъема: Кромочный разъем (Edge Connector)
• Пол разъема: Женский (Female)
• Количество контактов: 70 (Dual, что означает 35 контактов с каждой стороны печатной платы)
• Шаг контактов: 0.100 дюйма (2.54 мм)
• Производитель: EDAC

Плюсы:

• Высокая плотность контактов для своего размера.
• Надежное механическое и электрическое соединение при правильной установке.
• Стандартизированный шаг контактов, обеспечивающий совместимость с широким спектром печатных плат.
• Возможность горячей замены в некоторых системах (зависит от реализации).
• Относительная простота монтажа на печатную плату (для ответной части).

Минусы:

• Чувствительность к загрязнениям и коррозии контактов.
• Механический износ контактов при частых циклах подключения/отключения.
• Требует точного изготовления печатной платы для ответной части.
• Может быть менее устойчивым к вибрациям по сравнению с другими типами разъемов.
• Ограниченная пропускная способность по току для каждого контакта.

Общее назначение:

Предназначен для электрического соединения печатных плат друг с другом, где одна плата (обычно дочерняя или плата расширения) вставляется в разъем, установленный на другой плате (материнской или основной). Обеспечивает передачу данных, сигналов управления и питания между подключенными платами.

В каких устройствах применяется:

• Старые компьютеры и промышленные системы: для подключения карт расширения (например, ISA, EISA, VMEbus).
• Телекоммуникационное оборудование: для модулей расширения и интерфейсных плат.
• Промышленные контроллеры и автоматизация: для подключения функциональных модулей.
• Измерительное оборудование: для подключения сменных модулей или интерфейсов.
• Специализированные электронные устройства: где требуется модульная архитектура с возможностью легкой замены или расширения функционала.
