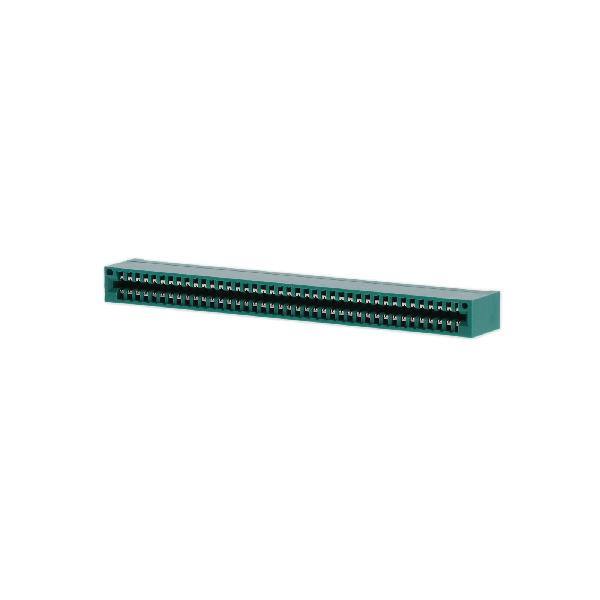

345-080-520-201

Основные параметры:

• Тип разъема: EDAC CONN EDGE DUAL FMALE (краевой разъем, двойной, гнездо)
• Количество контактов: 80 (40 контактов на каждой стороне)
• Шаг контактов: 0.100 дюйма (2.54 мм)
• Производитель: EDAC (указано в названии EDAC)
• Серия/модель: 345-080-520-201 (уникальный идентификатор продукта)
• Ориентация: Прямой (предполагается, так как не указано угловое исполнение)
• Тип монтажа: Сквозное отверстие (предполагается, так как это наиболее распространенный тип для таких разъемов и не указан SMD)

Плюсы:

• Высокая плотность контактов (80 контактов позволяет передавать большое количество сигналов).
• Стандартный шаг 0.100 дюйма обеспечивает совместимость со многими стандартными платами и прототипированием.
• Надежное соединение за счет пружинящих контактов, обхватывающих край платы.
• Относительная простота монтажа (для сквозного монтажа).
• Широкое распространение и доступность разъемов EDAC.

Минусы:

• Ограниченное количество циклов сочленения/расчленения по сравнению с некоторыми другими типами разъемов.
• Чувствительность к загрязнениям на краевой плате, что может ухудшить контакт.
• Может требовать более точного выравнивания при подключении, чтобы избежать повреждения контактов.
• Не подходит для высокочастотных применений без специальных конструктивных решений.

Общее назначение:

Этот краевой разъем предназначен для создания электрического соединения между печатной платой (обычно называемой "дочерней платой" или "картой расширения"), имеющей соответствующие контактные площадки на краю, и основной платой или шасси. Он используется для передачи данных, питания и управляющих сигналов между модулями или для расширения функциональности системы.

В каких устройствах применяется:

• Промышленные контроллеры и автоматизация.
• Тестовое и измерительное оборудование.
• Компьютерные системы (старые слоты расширения, например, ISA, хотя этот разъем не является ISA-специфичным, но принцип схож).
• Телекоммуникационное оборудование.
• Встраиваемые системы и специализированные электронные устройства, где требуется модульность и возможность замены или модернизации отдельных плат.
• Прототипирование и разработка электронных устройств.
