Каталог
Разъемы, Соединители
Торцевые разъемы - Соединительные разъемы
346-020-521-201
  • В избранное
  • В сравнение

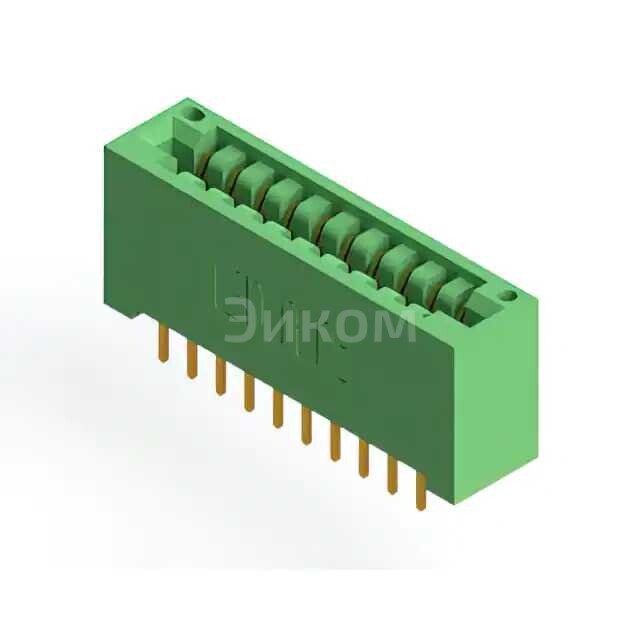

346-020-521-201

346-020-521-201

346-020-521-201
;
346-020-521-201

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    EDAC Inc.
  • Артикул:
    346-020-521-201
  • Описание:
    CONN EDGE DUAL FMALE 20POS 0.125Все характеристики

Минимальная цена 346-020-521-201 при покупке от 1 шт 0.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить 346-020-521-201 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание 346-020-521-201

Основные параметры: Производитель - EDAC Inc., тип коннектора - краевой (edge), пол - двойной женский (dual female), количество позиций - 20, шаг контактов - 0.125 дюйма (3.175 мм).

Плюсы:

  • Надёжное соединение за счёт краевого контакта.
  • Двойной женский разъем позволяет соединять два кабеля или платы напрямую.
  • Компактный размер и шаг контактов.

Минусы:

  • Относительно хрупкий по сравнению с другими типами разъемов.
  • Требует точного выравнивания при подключении.

Общее назначение: Используется для соединения печатных плат, кабелей и других электронных компонентов. Предназначен для передачи данных и питания.

Применяется в: Промышленные компьютеры, телекоммуникационное оборудование, медицинская техника, контрольно-измерительные приборы, встраиваемые системы, платы расширения, макетные платы.

Выбрано: Показать

Характеристики 346-020-521-201

  • Package
    Bulk
  • Тип карты
    Non Specified - Dual Edge
  • Тип соединителя
    Female
  • Число рядов/секций
    10
  • Количество позиций
    20
  • Толщина карт
    0.054" ~ 0.070" (1.37mm ~ 1.78mm)
  • Количество рядов
    2
  • Шаг
    0.125" (3.18mm)
  • Ориентация кнопки
    Dual
  • Вид монтажа
    Through Hole
  • Тип вывода
    Solder
  • Материал контактов
    Copper Alloy
  • Покрытие контактов
    Gold
  • Толщина покрытия контактов
    10.0µin (0.25µm)
  • Тип контактов
    Cantilever
  • Цвет
    Green
  • Рабочая температура
    -40°C ~ 105°C
  • Материал изоляции
    Polyester Thermoplastic
  • Termination Rows
    2
  • Base Product Number
    346-020

Техническая документация

 346-020-521-201.pdf
pdf. 0 kb
  • по запросу
