Производитель:
EDAC Inc.
Артикул:
356-015-500-102
Описание:
CONN EDGE DUAL FMALE 30POS 0.156Все характеристики

Минимальная цена 356-015-500-102 при покупке от 1 шт 2478.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить 356-015-500-102 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание 356-015-500-102

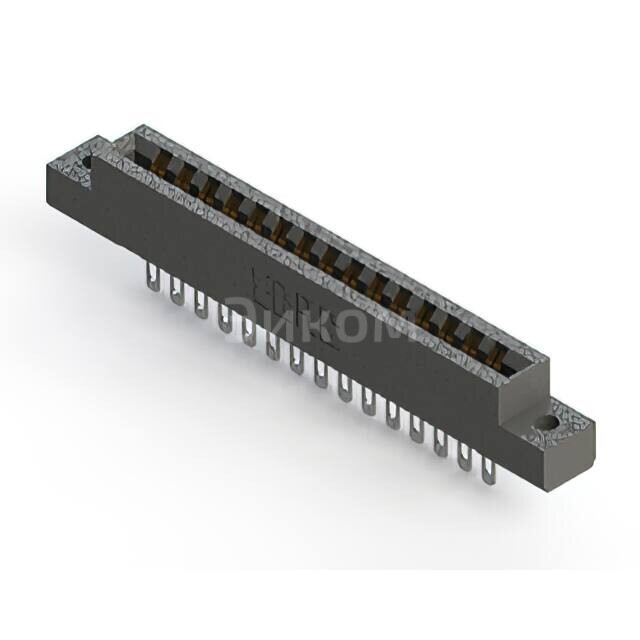

Этот продукт представляет собой краевой разъем (edge connector) производства EDAC Inc.

Основные параметры:

Тип разъема: Краевой разъем (Edge Connector)
Пол разъема: Гнездо (Female)
Количество контактов: 30 (15 контактов с каждой стороны, что дает 30 позиций для подключения)
Шаг контактов (Pitch): 0.156 дюйма (примерно 3.96 мм)
Конфигурация: Двухрядный (Dual)
Производитель: EDAC Inc.
Номер детали (SKU): 356-015-500-102

Общее назначение:

Предназначен для подключения печатных плат (PCB) друг к другу или к другим устройствам. Край одной печатной платы вставляется в разъем, а контакты на плате соединяются с контактами разъема. Часто используется для модульного расширения или для подключения карт расширения.

Плюсы:

Надежное механическое соединение: Краевые разъемы обычно обеспечивают прочное и стабильное соединение.
Простота установки: Вставка печатной платы в разъем относительно проста.
Экономичность: Часто являются более дешевым решением по сравнению с другими типами разъемов с аналогичным количеством контактов.
Широкое распространение: Стандартный шаг 0.156 дюйма был популярен во многих старых системах, что обеспечивает совместимость с существующими дизайнами.

Минусы:

Ограниченное количество циклов сопряжения: Повторное подключение/отключение может привести к износу контактов как на разъеме, так и на печатной плате.
Чувствительность к загрязнениям: Контакты на печатной плате могут быть подвержены окислению или загрязнению, что может ухудшить качество соединения.
Менее плотное расположение контактов: Шаг 0.156 дюйма относительно большой по современным стандартам, что может быть неэффективно для сильно миниатюризированных устройств.
Отсутствие фиксации: Многие краевые разъемы не имеют механизмов фиксации, что может привести к случайному отсоединению при вибрации или ударах (хотя некоторые модели могут иметь фиксирующие элементы).

Применяется в устройствах:

Старые компьютеры и периферийные устройства (например, карты ISA в ранних ПК).
Промышленное оборудование и системы управления.
Тестовое и измерительное оборудование.
Игровые автоматы и аркадные машины.
Некоторые встраиваемые системы и специализированные электронные модули, где требуется простое и надежное подключение плат.
