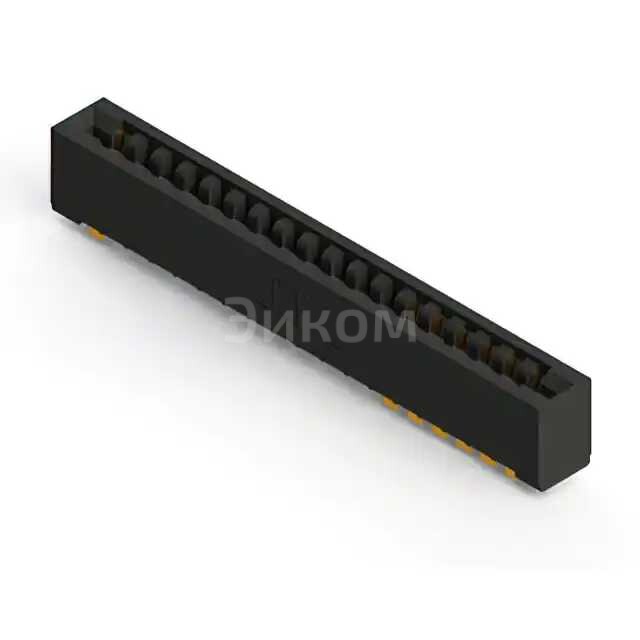

357-036-500-201

Основные параметры:

• Тип разъема: Разъем краевой (Edge Connector)
• Пол: Гнездо (Female)
• Количество контактов: 36 (двухрядный, что означает 18 контактов на каждой стороне печатной платы)
• Шаг контактов: 0.156 дюйма (3.96 мм)
• Производитель: EDAC
• Каталожный номер: 357-036-500-201 (может указывать на конкретные характеристики, такие как тип монтажа, покрытие контактов и материал корпуса)

Плюсы:

• Надежное механическое соединение при правильной установке.
• Относительно простая конструкция, что потенциально снижает стоимость производства.
• Подходит для приложений, где требуется частое подключение/отключение печатных плат.
• Стандартный шаг 0.156 дюйма был широко распространен, что обеспечивает совместимость с существующими системами.
• Двухрядная конструкция позволяет передавать больше сигналов по сравнению с однорядными разъемами.

Минусы:

• Чувствительность к загрязнениям на контактах печатной платы, что может привести к ненадежному соединению.
• Износ контактов печатной платы при многократных циклах сопряжения/разъединения.
• Меньшая плотность контактов по сравнению с современными разъемами с меньшим шагом.
• Может быть подвержен вибрации, что требует дополнительных крепежных элементов.
• Ограниченная пропускная способность для высокоскоростных сигналов из-за большого шага и потенциальных проблем с импедансом.

Общее назначение:

Этот тип разъема предназначен для электрического и механического соединения печатных плат (PCB) с другими компонентами или системами. Он позволяет подключать дочерние платы к материнским платам или платам расширения к базовым системам, передавая сигналы питания и данных.

В каких устройствах применяется:

• Старое компьютерное оборудование (например, слоты расширения ISA, ранние видеокарты, звуковые карты).
• Промышленная электроника и контроллеры.
• Тестовое и измерительное оборудование.
• Системы связи.
• Игровые автоматы и аркадные машины.
• Некоторые виды бытовой электроники, где требовалось модульное расширение.
