387-009-520-107

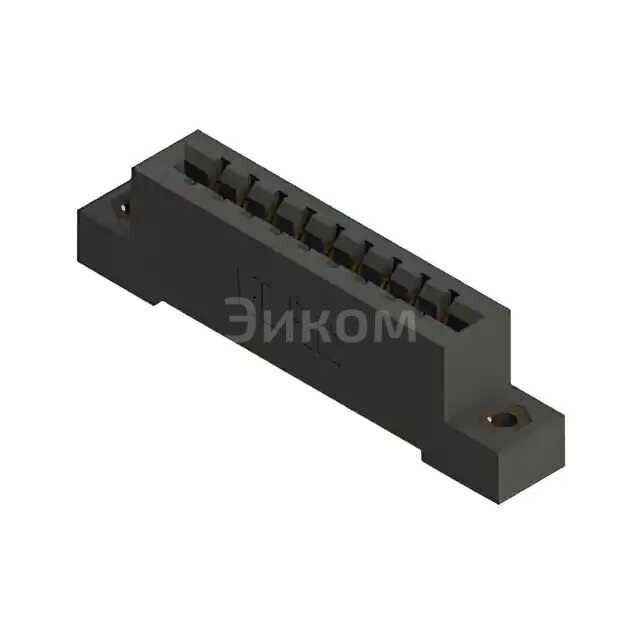

Серия EDAC 387 (.156" (3.96MM) CONTA) представляет собой семейство краевых разъемов (card edge connectors), предназначенных для подключения печатных плат. Указанный номер 387-009-520-107 является полным артикулом (SKU) конкретного разъема в этой серии.

• Основные параметры:
• Шаг контактов: .156" (3.96 мм) - это стандартный размер для многих промышленных и потребительских приложений.
• Количество контактов: 9 (указывается цифрой "009" в артикуле).
• Тип контактов: 520 - обычно указывает на тип хвостовика контакта, например, для пайки в отверстия (through-hole) или для поверхностного монтажа (SMT). В данном случае, "520" часто обозначает прямой (straight) хвостовик для пайки в отверстия.
• Покрытие контактов: 107 - обычно указывает на материал и толщину покрытия, например, золото поверх никеля.
• Тип монтажа: Разъем для монтажа на печатную плату (PCB mount).
• Ориентация: Прямой (straight) или угловой (right angle) - в данном случае, "520" чаще всего подразумевает прямой.
• Плюсы:
• Надежное соединение: Краевые разъемы обеспечивают прочное и стабильное электрическое соединение.
• Простота использования: Легко устанавливаются и снимаются.
• Экономичность: Часто являются более доступным решением по сравнению с некоторыми другими типами разъемов.
• Широкое применение: Стандартный шаг контактов .156" делает их совместимыми с множеством существующих систем.
• Долговечность: Разработаны для многократных циклов сопряжения/рассоединения.
• Минусы:
• Ограниченная плотность контактов: Шаг .156" не подходит для очень плотных схем.
• Не всегда герметичны: Большинство краевых разъемов не предназначены для работы в суровых условиях с влажностью или пылью без дополнительной защиты.
• Механическая нагрузка: При неправильной установке или снятии возможно повреждение печатной платы.
• Ограниченная скорость передачи данных: Не всегда подходят для высокоскоростных приложений из-за паразитных емкостей и индуктивностей.
• Общее назначение:

Краевые разъемы серии EDAC 387 используются для обеспечения электрического соединения между основной печатной платой и дочерними платами (например, платами расширения, модулями). Они позволяют легко добавлять или заменять функциональные блоки в электронных устройствах.

• В каких устройствах применяется:
• Промышленное оборудование: Контроллеры, системы автоматизации, измерительные приборы.
• Потребительская электроника: Игровые консоли (старых поколений), аудио/видео оборудование, компьютеры (например, слоты ISA в старых ПК).
• Телекоммуникационное оборудование: Коммутаторы, маршрутизаторы, модемы.
• Медицинское оборудование: Диагностические приборы.
• Тестовое и измерительное оборудование: Генераторы сигналов, осциллографы.
