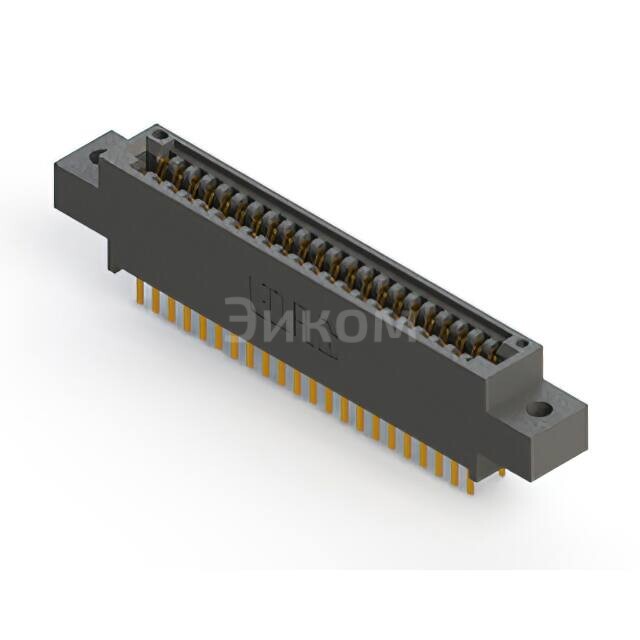

395-044-520-802 EDAC Inc. CONN EDGE DUAL FMALE 44POS 0.100 - это краевой разъем (Edge Connector) типа "мама" (Fmale) с двойным контактом (Dual) на 44 позиции (44POS) и шагом контактов 0.100 дюйма (2.54 мм).

• Основные параметры:
• Производитель: EDAC Inc.
• Тип разъема: Краевой разъем (Edge Connector)
• Пол: "Мама" (Female)
• Количество контактов: 44 (22 с каждой стороны)
• Шаг контактов (Pitch): 0.100 дюйма (2.54 мм)
• Тип контакта: Двойной (Dual) - контакты расположены с обеих сторон печатной платы.
• Ориентация: Прямая (Straight) или угловая (Right Angle) - по данному SKU не уточняется, но обычно для таких разъемов это стандартные варианты.
• Монтаж: Сквозное отверстие (Through Hole) или поверхностный монтаж (SMT) - по данному SKU не уточняется, но 0.100" часто ассоциируется со сквозным монтажом.
• Номинальный ток: Обычно от 1 до 3 А на контакт.
• Номинальное напряжение: Обычно до 250 В.
• Материал контактов: Обычно медный сплав с покрытием из золота или олова.
• Материал корпуса: Термопластик, устойчивый к высоким температурам.
• Плюсы:
• Надежное механическое соединение: Краевые разъемы обеспечивают прочное и стабильное соединение с печатной платой.
• Высокая плотность контактов: 44 контакта в относительно небольшом форм-факторе.
• Стандартный шаг: Шаг 0.100 дюйма является общепринятым стандартом, что обеспечивает совместимость.
• Легкость замены: Позволяет легко подключать и отключать дочерние платы.
• Экономичность: По сравнению с некоторыми другими типами разъемов, краевые разъемы могут быть более экономичным решением.
• Хорошая виброустойчивость: При правильном креплении обеспечивают надежное соединение в условиях вибрации.
• Минусы:
• Требует точной обработки края печатной платы: Качество и толщина края платы критически важны для надежного контакта.
• Износ контактов платы: Частое подключение/отключение может привести к износу позолоченных или луженых дорожек на печатной плате.
• Ограниченное количество циклов сопряжения: Обычно имеют меньшее количество циклов сопряжения по сравнению с некоторыми другими типами разъемов.
• Чувствительность к загрязнениям: Пыль или грязь на контактах могут привести к плохому соединению.
• Отсутствие кодировки: В базовом исполнении может отсутствовать ключ для предотвращения неправильного подключения.
• Общее назначение:
• Разъем предназначен для подключения съемных печатных плат (дочерних плат, карт расширения) к основной печатной плате (материнской плате) или объединительной панели (backplane). Он обеспечивает электрическое соединение между компонентами на разных платах.
• В каких устройствах применяется:
• Компьютерная техника: Карты расширения (PCI, ISA - в более старых системах), модули памяти, периферийные устройства.
• Промышленное оборудование: Модули управления, измерительные приборы, системы автоматизации.
• Телекоммуникационное оборудование: Модули связи, коммутаторы.
• Медицинское оборудование: Съемные платы для различных функций.
• Тестовое и измерительное оборудование: Для подключения тестовых плат и модулей.
• Игровые консоли: В некоторых старых моделях для картриджей или модулей расширения.
