Каталог
Разъемы, Соединители
Прямоугольные разъемы - Гнезда на плату, тип "Папа"
45220-600230
  • В избранное
  • В сравнение

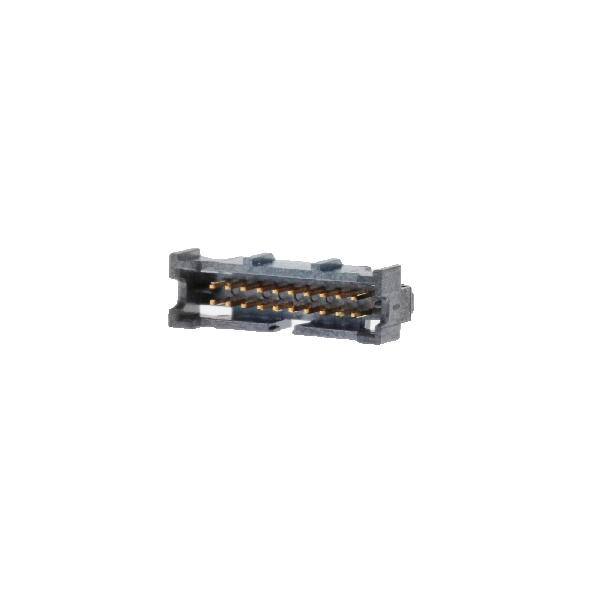

45220-600230

45220-600230

Loading...

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    3M
  • Артикул:
    45220-600230
  • Описание:
    CONN HEADER VERT 20POS 1.27MMВсе характеристики

Минимальная цена 45220-600230 при покупке от 1 шт 891.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить 45220-600230 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание 45220-600230

45220-600230 3M CONN HEADER VERT 20POS 1.27MM — это тип кабельного соединителя от компании 3M, предназначенный для установки в вертикальном направлении. Основные параметры:

  • Количество контактов (позиций): 20
  • Диаметр контактов: 1,27 мм
  • Направление установки: вертикально

Плюсы:

  • Высокая надежность соединения благодаря прочным контактам
  • Устойчивость к механическим нагрузкам и воздействию внешней среды
  • Простота монтажа и демонтажа

Минусы:

  • Высокая стоимость по сравнению с аналогичными моделями других производителей
  • Необходимость использования специализированного инструмента для установки

Общее назначение:

  • Соединение электрических проводов и сигналов
  • Передача данных и управления в различных устройствах

В каких устройствах применяется:

  • Информационные технологии и коммуникационные системы
  • Автомобильная промышленность
  • Авиация и космонавтика
  • Производственное оборудование и автоматизация
Выбрано: Показать

Характеристики 45220-600230

  • Package
    Tray
  • Тип коннектора
    Header
  • Тип контактов
    Male Pin
  • Шаг для ответной части
    0.050" (1.27mm)
  • Количество позиций
    20
  • Количество рядов
    2
  • Row Spacing - Mating
    0.050" (1.27mm)
  • Число установленных контактов
    All
  • Стиль
    Board to Cable/Wire
  • Shrouding
    Shrouded - 4 Wall
  • Вид монтажа
    Through Hole
  • Тип вывода
    Solder
  • Тип соединения
    Push-Pull
  • Contact Length - Post
    0.094" (2.40mm)
  • Insulation Height
    0.222" (5.65mm)
  • Contact Shape
    Square
  • Покрытие контактов ответной части
    Gold
  • Толщина покрытия ответной части
    30.0µin (0.76µm)
  • Покрытие контактов для пайки в плату
    Tin
  • Материал контактов
    Copper Alloy
  • Insulation Material
    Liquid Crystal Polymer (LCP)
  • Особенности
    Keying Slot
  • Рабочая температура
    -65°C ~ 125°C
  • Класс воспламеняемости материала
    UL94 V-0
  • Current Rating (Amps)
    1A
  • Номинальное напряжение
    125V
  • Высота стыкующей части
    5.84mm, 6.60mm, 7.21mm, 8.13mm
  • Толщина покрытия контактов для пайки
    200.0µin (5.08µm)
  • Base Product Number
    45220

Техническая документация

 45220-600230.pdf
pdf. 0 kb
  • 356 шт
    3-6 недель
  • Количество
    Цена
  • 1
    891 ₽
  • 10
    758 ₽
  • 204
    612 ₽
  • 612
    567 ₽
  • 1020
    547 ₽
