Прямоугольные разъемы - Гнезда на плату, тип "Папа"
5-794677-4
  • В избранное
  • В сравнение

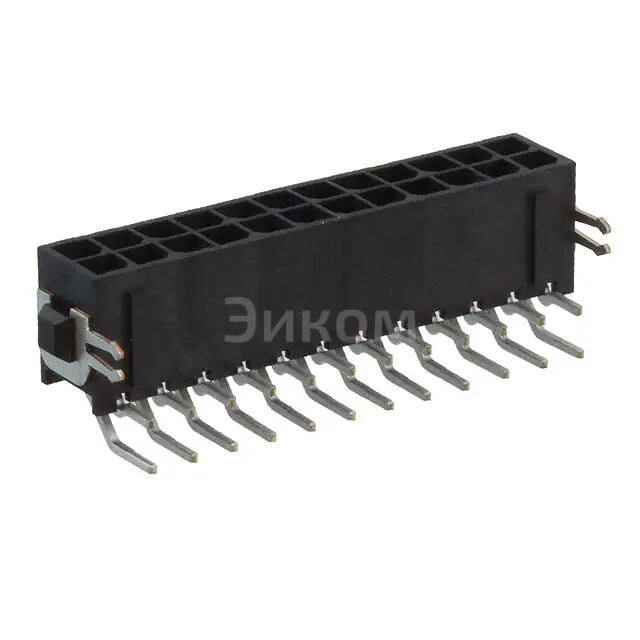

5-794677-4

5-794677-4

5-794677-4
;
5-794677-4

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    TE Connectivity AMP Connectors
  • Артикул:
    5-794677-4
  • Описание:
    CONN HEADER R/A 24POS 3MMВсе характеристики

Минимальная цена 5-794677-4 при покупке от 1 шт 945.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить 5-794677-4 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание 5-794677-4

5-794677-4 TE Connectivity AMP Connectors CONN HEADER R/A 24POS 3MM

  • Основные параметры:
    • Тип: AMP Connectors
    • Тип разъема: Header (Разъем)
    • Тип контакта: R/A (Радиальная контактная поверхность)
    • Количество положений: 24
    • Диаметр контактов: 3 мм
  • Плюсы:
    • Высокая надежность и долговечность
    • Устойчивость к механическим нагрузкам
    • Эргономичный дизайн
    • Простота установки и подключения
    • Широкий диапазон рабочих температур
  • Минусы:
    • Высокая стоимость по сравнению с аналогами
    • Требует точной сборки для обеспечения надежного соединения
  • Общее назначение:
    • Соединение электрических проводов с печатными платами
    • Подключение модулей и компонентов в электронных устройствах
    • Передача данных и сигналов в различных приложениях
  • В каких устройствах применяется:
    • Автомобильная электроника
    • Медицинское оборудование
    • Информационные технологии (IT) и серверные системы
    • Авиационная и космическая техника
    • Промышленное оборудование
    • Мобильные устройства
Выбрано: Показать

Характеристики 5-794677-4

  • Package
    Tray
  • Тип коннектора
    Header
  • Тип контактов
    Male Pin
  • Шаг для ответной части
    0.118" (3.00mm)
  • Количество позиций
    24
  • Количество рядов
    2
  • Row Spacing - Mating
    0.118" (3.00mm)
  • Число установленных контактов
    All
  • Стиль
    Board to Cable/Wire
  • Shrouding
    Shrouded - 4 Wall
  • Вид монтажа
    Through Hole, Right Angle
  • Тип вывода
    Solder
  • Тип соединения
    Locking Ramp
  • Insulation Height
    0.290" (7.37mm)
  • Contact Shape
    Square
  • Покрытие контактов ответной части
    Tin
  • Толщина покрытия ответной части
    100.0µin (2.54µm)
  • Покрытие контактов для пайки в плату
    Tin
  • Материал контактов
    Brass
  • Insulation Material
    Polyamide (PA), Nylon
  • Особенности
    Board Lock
  • Рабочая температура
    -40°C ~ 105°C
  • Класс воспламеняемости материала
    UL94 V-0
  • Цвет изоляции
    Black
  • Current Rating (Amps)
    Varies by Wire Gauge
  • Номинальное напряжение
    250V
  • Толщина покрытия контактов для пайки
    100.0µin (2.54µm)
  • Применение
    General Purpose
  • Base Product Number
    794677

Техническая документация

 5-794677-4.pdf
pdf. 0 kb
  • 1688 шт
    3-6 недель
  • Количество
    Цена
  • 1
    945 ₽
  • 91
    687 ₽
  • 182
    654 ₽
  • 546
    616 ₽

Кешбэк 1 балл
