Каталог
Разъемы
Разъемы для шлейфов
5051101692
  • В избранное
  • В сравнение
5051101692

5051101692

5051101692
;
5051101692

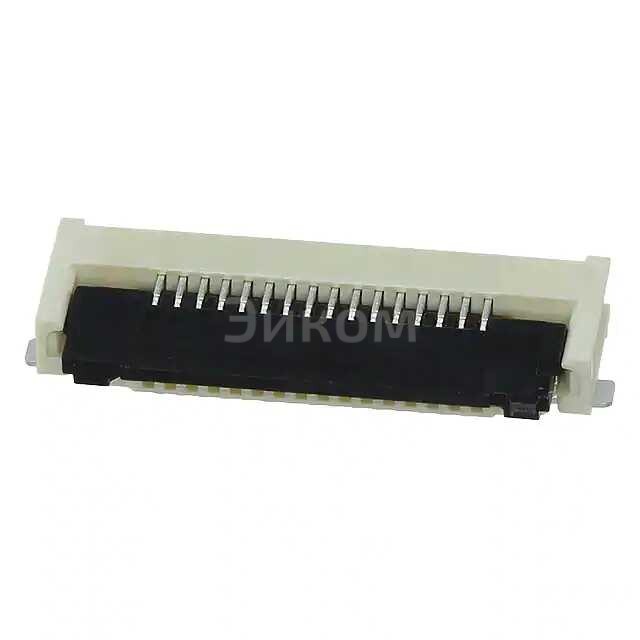

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    Molex
  • Артикул:
    5051101692
  • Описание:
    CONN FPC BOTTOM 16POS .5MM R/AВсе характеристики

Минимальная цена 5051101692 при покупке от 1 шт 187.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить 5051101692 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание 5051101692

5051101692 Molex CONN FPC BOTTOM 16POS .5MM R/A — это тип подключения для г�ибкой печатной платы (FPC). Основные параметры:

  • Количество контактов: 16
  • Размеры контакта: 0.5 мм
  • Тип: Нижний контакт (BOTTOM)
  • Производитель: Molex
  • Разъемность: Рабочий (R/A)

Плюсы:

  • Высокая надежность соединения.
  • Малый размер и легкость установки.
  • Устойчивость к механическим нагрузкам.
  • Экономичность использования материала.

Минусы:

  • Недостаток гибкости при разъемности.
  • Необходимость точной сборки для обеспечения надежного контакта.

Общее назначение: Используется для соединения гибких печатных плат с жесткими платами или другими компонентами. Подходит для различных устройств, требующих компактного и надежного интерфейса.

В каких устройствах применяется:

  • Мобильные телефоны и планшеты.
  • Автомобильные системы.
  • Игровые консоли.
  • Беспроводные устройства.
  • Электронные приборы.
Выбрано: Показать

Характеристики 5051101692

  • Package
    Tape & Reel (TR)
  • Package
    Cut Tape (CT)
  • Package
    Digi-Reel®
  • Тип шлейфа
    FFC, FPC
  • Вид монтажа
    Surface Mount, Right Angle
  • Тип соединителя/контакта
    Contacts, Bottom
  • Количество позиций
    16
  • Шаг
    0.020" (0.50mm)
  • Тип вывода
    Solder
  • Толщина шлейфа
    0.30mm
  • Высота над платой
    0.075" (1.90mm)
  • Запорное устройство
    Flip Lock, Backlock
  • Тип кабельного наконечника
    Tabbed, Tapered
  • Материал контактов
    Phosphor Bronze
  • Покрытие контактов
    Gold
  • Материал корпуса
    Liquid Crystal Polymer (LCP), Glass Filled
  • Материал привода
    Polyamide (PA), Nylon, Glass Filled
  • Особенности
    Solder Retention, Zero Insertion Force (ZIF)
  • Номинальное напряжение
    50V
  • Рабочая температура
    -40°C ~ 105°C
  • Класс воспламеняемости материала
    UL94 V-0
  • Current Rating (Amps)
    0.5A
  • Толщина покрытия контактов
    1.97µin (0.050µm)
  • Цвет корпуса
    Beige
  • Тип подсветки, цвет
    Black
  • Mating Cycles
    25
  • Base Product Number
    505110

Техническая документация

 5051101692.pdf
pdf. 0 kb
  • 20626 шт
    3-6 недель
  • Количество
    Цена
  • 1
    187 ₽
  • 10
    159 ₽
  • 50
    142 ₽
  • 250
    127 ₽
  • 1000
    115 ₽
