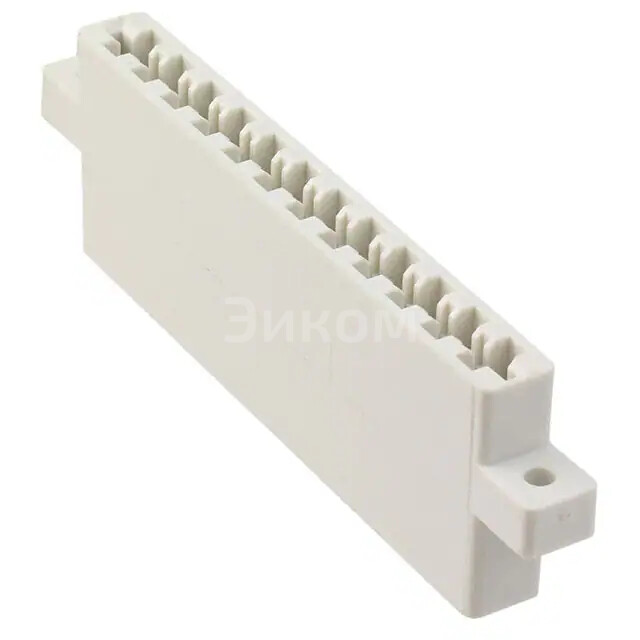

530521-9

Наименование: TE Connectivity / AMP CONN CARDEDGE HSG 24POS .312 NAT

Описание: Разъём cardedge (edge connector) для подключения плат расширения или дочерних плат к материнской плате. Предназначен для поверхностного монтажа (SMT или through-hole, зависит от конкретной модификации).

Основные параметры:

• Производитель: TE Connectivity / AMP
• Тип разъёма: Cardedge (edge connector)
• Количество позиций: 24
• Шаг контактов: 0.312 дюйма (7.92 мм)
• Цвет: Натуральный (NAT) - обычно бежевый или светло-серый
• Материал: Обычно высокотемпературный пластик (например, PBT, LCP) с контактами из сплава меди.

Плюсы:

• Надёжность: Обеспечивает надёжное электрическое соединение.
• Компактность: Позволяет создавать компактные конструкции.
• Простота монтажа: Относительно прост в установке и подключении.
• Устойчивость к вибрациям: Хорошо переносит вибрационные нагрузки.

Минусы:

• Чувствительность к повреждениям: Контактные кромки могут быть повреждены при неправильной установке или эксплуатации.
• Ограничения по количеству переподключений: Не предназначен для частого подключения и отключения.
• Требования к точности изготовления печатной платы: Требуется высокая точность изготовления слотов на печатной плате.

Общее назначение: Соединение печатных плат, создание модульных систем, подключение плат расширения.

Применяется в:

• Компьютерная техника: Платы расширения (видеокарты, звуковые карты, сетевые карты), модули памяти.
• Промышленное оборудование: Контроллеры, датчики, платы ввода/вывода.
• Медицинское оборудование: Диагностическое оборудование, мониторы пациента.
• Телекоммуникационное оборудование: Базовые станции, сетевые коммутаторы.
• Автомобильная электроника: Блоки управления, информационно-развлекательные системы.
