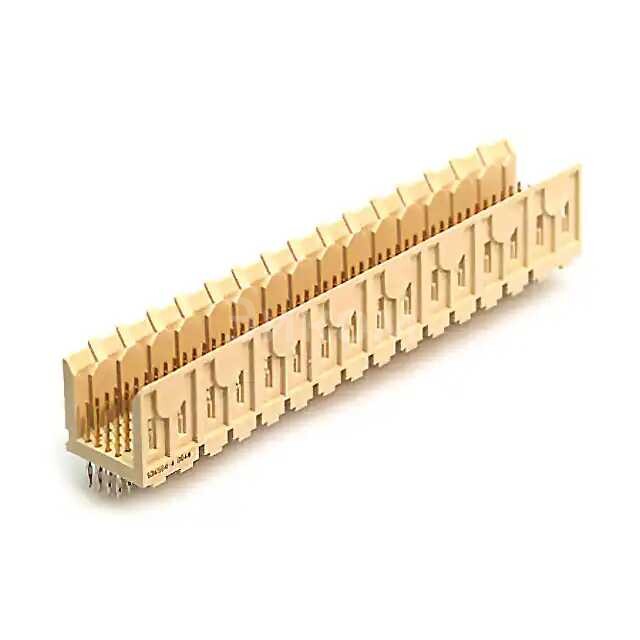

536504-4

Основные параметры:

• Тип разъема: Header (разъем-вилка)
• Система разъемов: Futurebus+
• Количество контактов: 192
• Тип монтажа: PCB (на печатную плату)
• Производитель: Tyco/Amp (теперь TE Connectivity)
• Часть номера: 536504-4
• Ориентация: Прямая
• Тип контакта: Штырь (Pin)
• Шаг: 2.00 мм
• Номинальное напряжение: 250 В AC
• Номинальный ток: 1 А
• Материал корпуса: Термопластик
• Материал контактов: Медный сплав с золотым покрытием
• Рабочая температура: От -55°C до +105°C

Плюсы:

• Высокая плотность контактов, что позволяет передавать большое количество сигналов.
• Надежное соединение благодаря конструкции Futurebus+.
• Подходит для высокоскоростных приложений.
• Длительный срок службы и надежность от известного производителя.
• Стандартизированный интерфейс Futurebus+, обеспечивающий совместимость.

Минусы:

• Относительно высокая стоимость по сравнению с более простыми разъемами.
• Требует точного монтажа на печатную плату.
• Может быть избыточным для приложений с меньшим количеством сигналов.
• Возможность повреждения контактов при неправильном обращении.

Общее назначение:

Разъем Tyco/Amp 536504-4 предназначен для обеспечения высокоскоростного и надежного электрического соединения между печатными платами в вычислительных системах и другом электронном оборудовании, использующем архитектуру Futurebus+.

В каких устройствах применяется:

• Серверы
• Рабочие станции
• Высокопроизводительные вычислительные системы
• Сетевое оборудование
• Телекоммуникационное оборудование
• Промышленные контроллеры и системы автоматизации
• Модульные компьютерные системы
