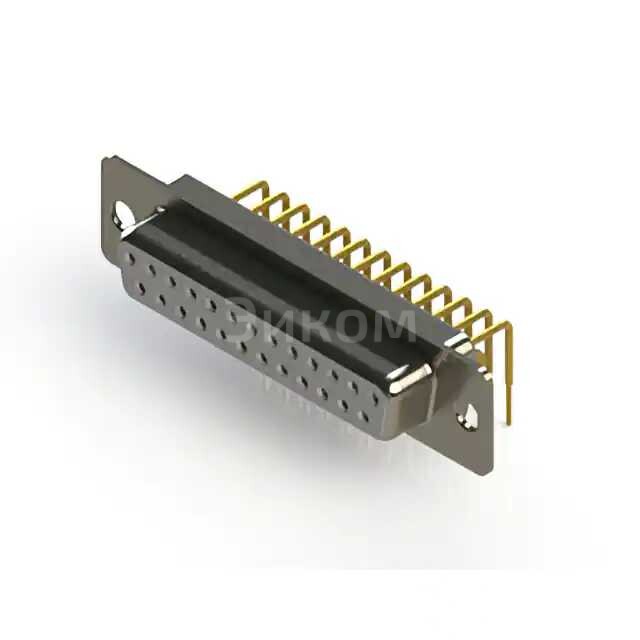

630-M25-240-WN1

Основные параметры:

• Серия: EDAC 630M SERIES
• Тип разъема: D-Sub (D-subminiature)
• Ориентация: Прямоугольный (Right Angle) - означает, что контакты расположены под углом 90 градусов к плоскости монтажа, что удобно для монтажа на печатные платы, когда требуется вывод кабеля параллельно плате.
• Производитель: EDAC Inc.
• SKU/Модель: 630-M25-240-WN1. Расшифровка может быть следующей:
  • 630: Серия разъема.
  • M: Вероятно, обозначает разъем "папа" (Male).
  • 25: Количество контактов (25-контактный D-Sub).
  • 240: Может указывать на тип монтажа (например, для пайки на плату, сквозной монтаж) или специфические характеристики корпуса/контактов.
  • WN1: Дополнительные опции или модификации, например, тип покрытия контактов, наличие крепежных элементов (винтов, защелок) или материал корпуса.

Плюсы:

• Компактность: Прямоугольная конструкция позволяет экономить место на печатной плате и в корпусе устройства, обеспечивая более плотный монтаж.
• Надежность: Разъемы D-Sub известны своей механической прочностью и надежностью соединения.
• Широкое применение: Стандартизированный тип разъема, легко найти совместимые кабели и периферийные устройства.
• Удобство монтажа: Ориентация под 90 градусов упрощает пайку на печатные платы и прокладку кабелей в ограниченном пространстве.

Минусы:

• Ограниченная скорость передачи данных: D-Sub разъемы в основном предназначены для аналоговых сигналов или низкоскоростных цифровых интерфейсов, не подходят для высокоскоростных протоколов, таких как USB 3.0, HDMI, DisplayPort.
• Размер: По сравнению с современными миниатюрными разъемами, D-Sub может быть относительно громоздким.
• Отсутствие "горячего" подключения: Как правило, не предназначены для подключения/отключения во время работы устройства.

Общее назначение:

D-Sub разъемы, особенно 25-контактные, широко используются для передачи данных и сигналов в различных электронных устройствах. Прямоугольная ориентация делает их идеальными для монтажа на печатные платы, где требуется вывод кабеля перпендикулярно плате или параллельно ей, что позволяет оптимизировать компоновку внутри корпуса.

В каких устройствах применяется:

• Последовательные порты (RS-232, RS-422, RS-485) для подключения периферийных устройств (модемы, принтеры, сканеры, промышленные контроллеры).
• Параллельные порты (LPT) для принтеров и других периферийных устройств (хотя это применение стало менее распространенным).
• Промышленная автоматика: для подключения датчиков, актуаторов, панелей оператора к контроллерам.
• Медицинское оборудование: для подключения различных датчиков и модулей.
• Телекоммуникационное оборудование: для коммутации сигналов.
• Аудио/видео оборудование: для аналоговых аудио и видео подключений (хотя сейчас чаще используются специализированные разъемы).
• Системы безопасности: для подключения различных устройств контроля доступа и видеонаблюдения.
• Старое компьютерное оборудование: для подключения внешних устройств, таких как джойстики, мыши (старые стандарты).
