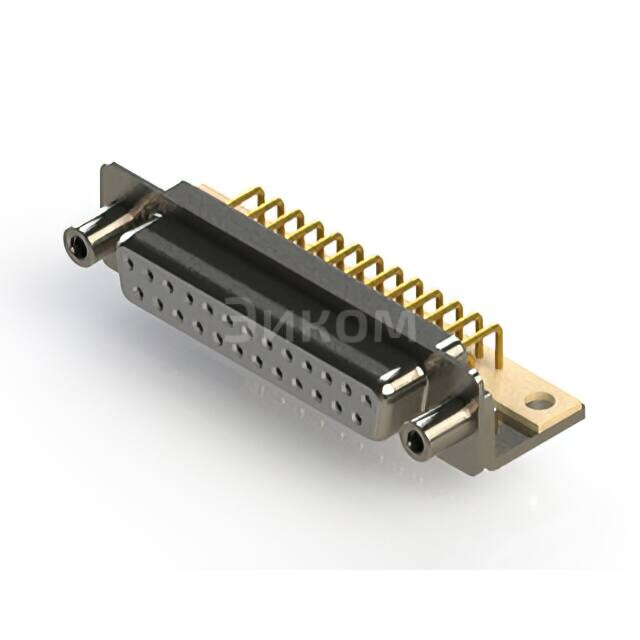

630-M25-240-WN6

Основные параметры:

• Серия: EDAC Inc. 630M SERIES
• Тип разъема: D-SUB
• Ориентация: Прямоугольный (Right Angle)
• Количество контактов: 25 (M25)
• Тип контактов: Мужской (Male)
• Тип монтажа: Сквозное отверстие (Through-hole)
• Материал корпуса: Обычно сталь с никелевым покрытием
• Материал контактов: Медный сплав с золотым или оловянным покрытием
• Рабочая температура: Стандартно от -55°C до +105°C
• Номинальный ток: Обычно 5А на контакт
• Номинальное напряжение: Обычно 250В AC

Плюсы:

• Надежность: D-SUB разъемы известны своей механической прочностью и надежностью соединения.
• Стандартизация: Широко распространенный стандарт, что обеспечивает совместимость с большим количеством устройств.
• Угловая конструкция: Позволяет экономить место на печатной плате и обеспечивает более удобное подключение кабелей в условиях ограниченного пространства.
• Простота монтажа: Сквозное отверстие облегчает пайку и обеспечивает прочное механическое крепление на плате.
• Экранирование: Металлический корпус обеспечивает хорошее экранирование от электромагнитных помех.

Минусы:

• Размер: Относительно крупный по сравнению с более современными миниатюрными разъемами.
• Плотность контактов: Не самая высокая плотность контактов по сравнению с некоторыми другими типами разъемов.
• Вес: Металлический корпус может добавлять вес устройству.
• Процесс пайки: Требует ручной пайки или специализированного оборудования для монтажа через отверстия.

Общее назначение:

Разъемы D-SUB 630M серии предназначены для обеспечения надежного электрического соединения между электронными устройствами, часто используемые для передачи данных или управляющих сигналов. Угловая конструкция особенно полезна в приложениях, где необходимо, чтобы кабель отходил от печатной платы параллельно ей, экономя вертикальное пространство.

В каких устройствах применяется:

• Компьютерная техника: Последовательные порты (RS-232), параллельные порты.
• Промышленное оборудование: Интерфейсы управления, датчики, программируемые логические контроллеры (PLC).
• Телекоммуникационное оборудование: Коммуникационные интерфейсы.
• Медицинское оборудование: Подключение периферийных устройств и датчиков.
• Аудио/видео оборудование: Некоторые старые или специализированные интерфейсы.
• Измерительное и тестовое оборудование: Подключение к приборам и тестовым стендам.
