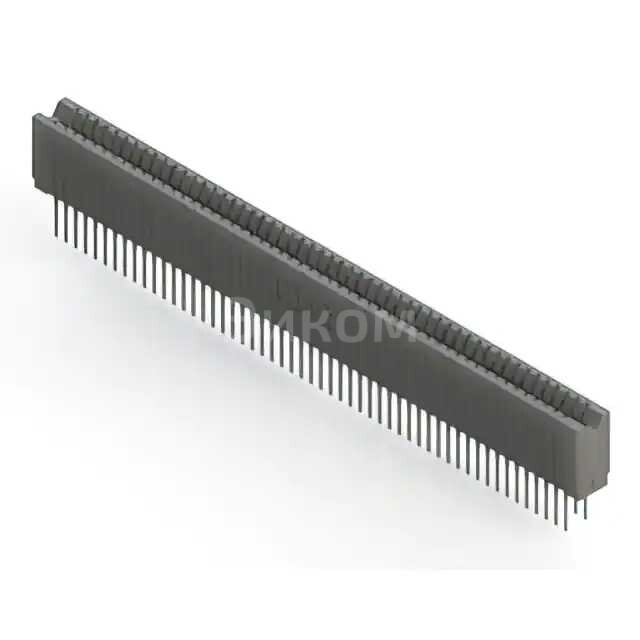

745-106-522-206

Основные параметры:

• Тип разъема: Краевой разъем (Edge Connector)
• Пол: Женский (Female)
• Количество контактов: 106 (106POS)
• Шаг контактов: 0.100 дюйма (2.54 мм)
• Конфигурация: Двойной (Dual) - вероятно, речь идет о двустороннем расположении контактов.
• Производитель: EDAC (указан в SKU)

Плюсы:

• Высокая плотность контактов: 106 контактов позволяет передавать большое количество сигналов или данных.
• Стандартный шаг: Шаг 0.100 дюйма является общепринятым стандартом, что обеспечивает совместимость с широким спектром печатных плат и монтажных решений.
• Надежное соединение: Краевые разъемы обычно обеспечивают прочное и стабильное электрическое соединение.
• Двусторонний дизайн: Двойная конфигурация (Dual) позволяет более эффективно использовать пространство на печатной плате.
• Доступность: Продукция EDAC широко представлена на рынке, что облегчает поиск и закупку.

Минусы:

• Механический износ: Многократные циклы вставки/извлечения могут привести к износу контактов на печатной плате и самом разъеме.
• Ориентация: Требует правильной ориентации при вставке, чтобы избежать повреждения контактов.
• Чувствительность к загрязнениям: Пыль и другие загрязнения могут влиять на качество контакта.
• Требования к точности изготовления: Для надежного соединения требуется высокая точность изготовления печатной платы, особенно по краям.

Общее назначение:

Краевые разъемы используются для подключения дочерних плат (expansion cards) к материнским платам или объединительным платам (backplanes). Они обеспечивают электрическое и механическое соединение между двумя печатными платами, позволяя передавать данные, сигналы управления и питание.

В каких устройствах применяется:

• Промышленные контроллеры и автоматизация: Для подключения модулей расширения ввода/вывода.
• Телекоммуникационное оборудование: В коммутаторах, маршрутизаторах и другом сетевом оборудовании для подключения различных функциональных плат.
• Компьютерные системы: Исторически использовались в слотах расширения ISA, PCI, VMEbus. Хотя современные стандарты (PCIe) используют другие типы разъемов, краевые разъемы все еще встречаются в специализированных системах.
• Измерительное и испытательное оборудование: Для подключения модулей сбора данных или специализированных измерительных приборов.
• Медицинское оборудование: В различных устройствах, где требуется модульность и возможность расширения функций.
• Авиационная и космическая техника: В системах, требующих высокой надежности и модульной конструкции.
