Каталог
Разъемы
Прямоугольные разъемы - Гнезда на плату, тип "Папа"

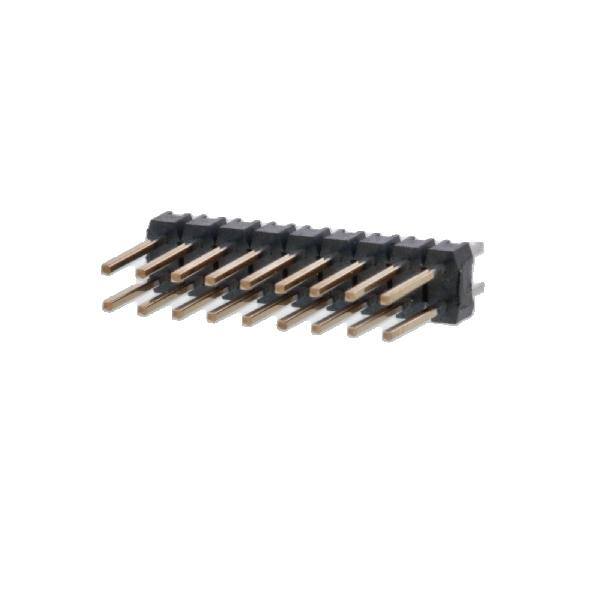

9-146252-0-09
  • В избранное
  • В сравнение
9-146252-0-09

9-146252-0-09

9-146252-0-09
Loading...
9-146252-0-09

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    TE Connectivity AMP Connectors
  • Артикул:
    9-146252-0-09
  • Описание:
    CONN HEADER VERT 18POS 2.54MMВсе характеристики

Минимальная цена 9-146252-0-09 при покупке от 1 шт 933.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить 9-146252-0-09 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание 9-146252-0-09

9-146252-0-09 TE Connectivity AMP Connectors CONN HEADER VERT 18POS 2.54MM

  • Основные параметры:
    • Тип соединителя: вертикальный (VERT)
    • Количество положений: 18
    • Ширина контакта: 2.54 мм
  • Плюсы:
    • Высокая надежность и долговечность
    • Удобство монтажа и демонтажа
    • Стабильная работа при различных условиях эксплуатации
    • Поддержка высокой скорости передачи данных
  • Минусы:
    • Высокая стоимость по сравнению с другими типами соединителей
    • Требует точной сборки и установки
  • Общее назначение:
    • Соединение электрических цепей в различных устройствах
    • Передача данных и сигналов
    • Подключение внешних устройств к основной системе
  • В каких устройствах применяется:
    • Автомобильные системы
    • Электронные устройства бытовой техники
    • Промышленное оборудование
    • Компьютеры и серверы
    • Мобильные устройства
Выбрано: Показать

Характеристики 9-146252-0-09

  • Package
    Bulk
  • Тип коннектора
    Header, Breakaway
  • Тип контактов
    Male Pin
  • Шаг для ответной части
    0.100" (2.54mm)
  • Количество позиций
    18
  • Количество рядов
    2
  • Row Spacing - Mating
    0.100" (2.54mm)
  • Число установленных контактов
    All
  • Стиль
    Board to Board or Cable
  • Shrouding
    Unshrouded
  • Вид монтажа
    Through Hole
  • Тип вывода
    Solder
  • Тип соединения
    Push-Pull
  • Contact Length - Mating
    0.318" (8.08mm)
  • Contact Length - Post
    0.125" (3.18mm)
  • Overall Contact Length
    0.533" (13.55mm)
  • Insulation Height
    0.090" (2.29mm)
  • Contact Shape
    Square
  • Покрытие контактов ответной части
    Gold
  • Толщина покрытия ответной части
    15.0µin (0.38µm)
  • Покрытие контактов для пайки в плату
    Tin
  • Материал контактов
    Copper Alloy
  • Insulation Material
    Liquid Crystal Polymer (LCP)
  • Рабочая температура
    -65°C ~ 105°C
  • Класс воспламеняемости материала
    UL94 V-0
  • Цвет изоляции
    Black
  • Current Rating (Amps)
    3A
  • Толщина покрытия контактов для пайки
    100.0µin (2.54µm)
  • Base Product Number
    146252

Техническая документация

 9-146252-0-09.pdf
pdf. 0 kb
  • 653 шт
    3-6 недель
  • Количество
    Цена
  • 1
    933 ₽
  • 10
    792 ₽
  • 100
    673 ₽
  • 500
    601 ₽
  • 1000
    572 ₽
