Каталог
Разъемы
Прямоугольные разъемы - Гнезда на плату, тип "Папа"
9-146261-0-02
  • В избранное
  • В сравнение
9-146261-0-02

9-146261-0-02

9-146261-0-02
Loading...

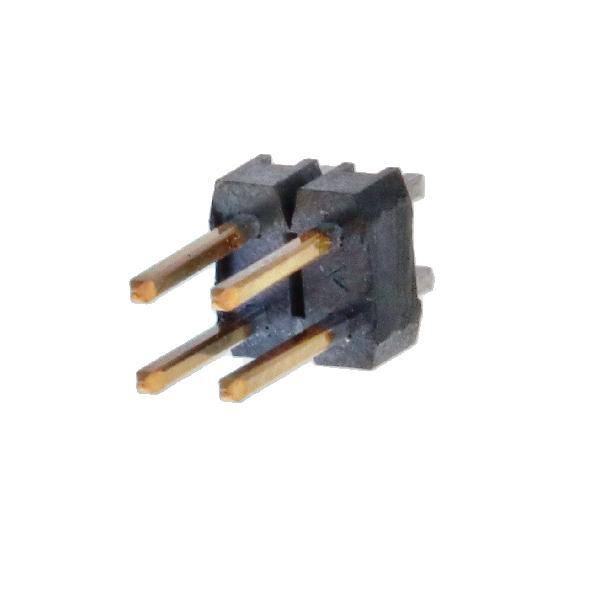

9-146261-0-02

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    TE Connectivity AMP Connectors
  • Артикул:
    9-146261-0-02
  • Описание:
    CONN HEADER VERT 4POS 2.54MMВсе характеристики

Минимальная цена 9-146261-0-02 при покупке от 1 шт 272.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить 9-146261-0-02 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание 9-146261-0-02

9-146261-0-02 TE Connectivity AMP Connectors CONN HEADER VERT 4POS 2.54MM

  • Основные параметры:
    • Тип соединителя: вертикальный (VERT)
    • Количество контактов: 4 положения (4POS)
    • Шаг между контактами: 2,54 мм (0,1 дюйма)
    • Производитель: TE Connectivity
    • Марка: AMP Connectors
  • Плюсы:
    • Высокая надежность и долговечность
    • Устойчивость к вибрации и механическим нагрузкам
    • Простота монтажа и демонтажа
    • Быстрый подключаемый дизайн для быстрой установки и снятия
    • Соответствие стандартам качества и безопасности
  • Минусы:
    • Цена может быть выше, чем у менее дорогих вариантов
    • Необходимость соблюдения правильного монтажа для предотвращения повреждений
  • Общее назначение:
    • Передача данных и сигналов
    • Питание электронных компонентов
    • Подключение различных устройств и систем
  • В каких устройствах применяется:
    • Автомобильная электроника
    • Аэрокосмическая техника
    • Медицинское оборудование
    • Промышленное оборудование
    • Электронные приборы и устройства
Выбрано: Показать

Характеристики 9-146261-0-02

  • Package
    Bulk
  • Тип коннектора
    Header, Breakaway
  • Тип контактов
    Male Pin
  • Шаг для ответной части
    0.100" (2.54mm)
  • Количество позиций
    4
  • Количество рядов
    2
  • Row Spacing - Mating
    0.100" (2.54mm)
  • Число установленных контактов
    All
  • Стиль
    Board to Board or Cable
  • Shrouding
    Unshrouded
  • Вид монтажа
    Through Hole
  • Тип вывода
    Solder
  • Тип соединения
    Push-Pull
  • Contact Length - Mating
    0.230" (5.84mm)
  • Contact Length - Post
    0.090" (2.29mm)
  • Overall Contact Length
    0.410" (10.41mm)
  • Insulation Height
    0.090" (2.29mm)
  • Contact Shape
    Square
  • Покрытие контактов ответной части
    Gold
  • Толщина покрытия ответной части
    30.0µin (0.76µm)
  • Покрытие контактов для пайки в плату
    Tin
  • Материал контактов
    Copper Alloy
  • Insulation Material
    Liquid Crystal Polymer (LCP)
  • Рабочая температура
    -65°C ~ 105°C
  • Класс воспламеняемости материала
    UL94 V-0
  • Цвет изоляции
    Black
  • Current Rating (Amps)
    3A
  • Толщина покрытия контактов для пайки
    100.0µin (2.54µm)
  • Base Product Number
    146261

Техническая документация

 9-146261-0-02.pdf
pdf. 0 kb
  • 4083 шт
    3-6 недель
  • Количество
    Цена
  • 1
    272 ₽
  • 10
    231 ₽
  • 100
    196 ₽
  • 1000
    167 ₽
  • 10000
    142 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
