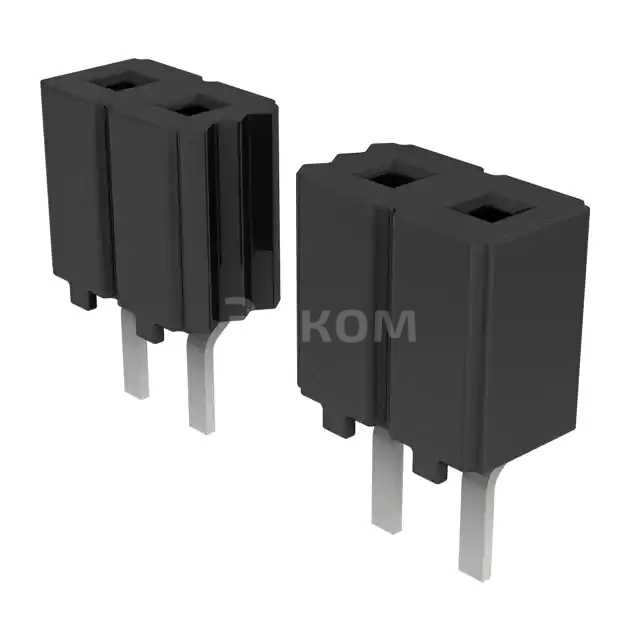

CES-123-01-T-S

CES-123-01-T-S

CES-123-01-T-S
;
CES-123-01-T-S

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.

Минимальная цена CES-123-01-T-S при покупке от 1 шт 0.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить CES-123-01-T-S с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание CES-123-01-T-S

CES-123-01-T-S — это тип разъема от компании Samtec Inc., предназначенного для подключения. Основные параметры:

  • Количество позиций (POSS): 23
  • Ширина контактной шины (TIN): 0.1 дюйма (2.54 мм)
  • Тип припоя (PCB): Плата с печатным контуром

Плюсы:

  • Высокая плотность разъема благодаря большому количеству позиций.
  • Устойчивость к механическим нагрузкам благодаря конструкции.
  • Простота установки и демонтажа.

Минусы:

  • Стоимость может быть выше по сравнению с менее сложными разъемами.
  • Необходимо соблюдать особые требования к размещению на плате.

Общее назначение: Используется для соединения различных компонентов электронных устройств, обеспечивая надежное и стабильное электрическое соединение.

Применяется в:

  • Электронных системах и аппаратах.
  • Компьютерах и ноутбуках.
  • Телекоммуникационном оборудовании.
  • Автомобильных системах.
Выбрано: Показать

Характеристики CES-123-01-T-S

  • Package
    Bulk
  • Тип коннектора
    Receptacle
  • Тип контактов
    Female Socket
  • Стиль
    Board to Board
  • Количество позиций
    23
  • Число установленных контактов
    All
  • Шаг для ответной части
    0.100" (2.54mm)
  • Количество рядов
    1
  • Вид монтажа
    Through Hole
  • Тип вывода
    Solder
  • Тип соединения
    Push-Pull
  • Покрытие контактов ответной части
    Tin
  • Цвет изоляции
    Black
  • Insulation Height
    0.200" (5.08mm)
  • Contact Length - Post
    0.128" (3.25mm)
  • Рабочая температура
    -55°C ~ 105°C
  • Класс воспламеняемости материала
    UL94 V-0
  • Покрытие контактов для пайки в плату
    Tin
  • Insulation Material
    Polybutylene Terephthalate (PBT)
  • Contact Shape
    Square
  • Материал контактов
    Phosphor Bronze
  • Base Product Number
    CES-123

Техническая документация

CES-123-01-T-S.pdf
pdf. 0 kb
