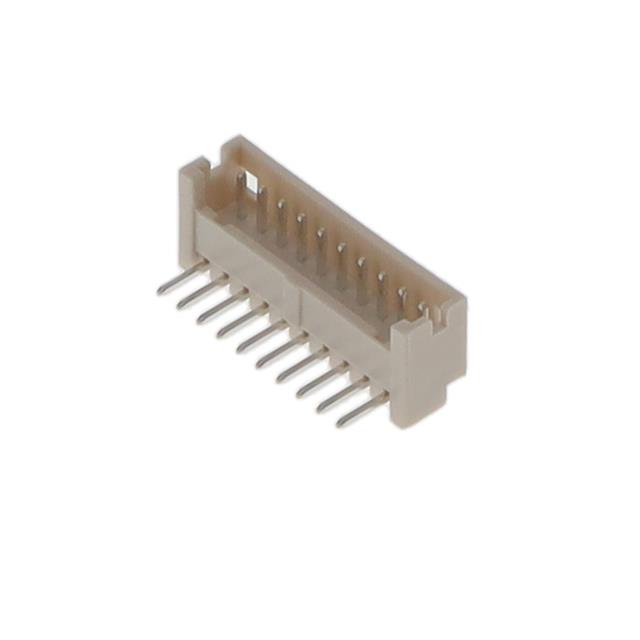

DF13-10P-1.25DS(25)

Основные параметры:

• Производитель: Hirose Electric Co Ltd
• Серия: DF13
• Тип соединителя: Провод-плата (Wire-to-Board)
• Количество контактов: 10P (10 контактов)
• Шаг контактов (Pitch): 1.25 мм (DS - Double Row Straight - двухрядный прямой)
• Тип монтажа: Через отверстия (Through-Hole) на печатную плату
• Покрытие контактов: Золото (Au)
• Рабочая температура: Обычно от -35°C до +85°C (может варьироваться в зависимости от конкретной спецификации)
• Номинальный ток: Обычно до 1 А на контакт
• Номинальное напряжение: Обычно до 150 В AC/DC
• Механизм фиксации: Фрикционный (Friction Lock)

Плюсы:

• Компактный размер благодаря шагу 1.25 мм, что позволяет использовать его в устройствах с ограниченным пространством.
• Надежное соединение провод-плата, подходящее для различных применений.
• Двухрядная конструкция увеличивает плотность контактов при сохранении небольшого шага.
• Широкий диапазон рабочих температур обеспечивает стабильную работу в различных условиях.
• Покрытие контактов золотом обеспечивает низкое сопротивление контакта и высокую надежность.
• Простота монтажа на печатную плату.

Минусы:

• Механизм фрикционной фиксации может быть менее устойчивым к вибрации и ударам по сравнению с соединителями с защелками.
• Относительно небольшое количество циклов сопряжения/рассоединения по сравнению с более крупными промышленными соединителями.
• Требует аккуратности при подключении/отключении, чтобы избежать повреждения контактов.
• Может быть сложнее работать с очень тонкими проводами из-за малого шага.

Общее назначение:

Соединитель DF13-10P-1.25DS(25) предназначен для обеспечения электрического соединения между кабелем (проводами) и печатной платой. Он используется для передачи сигналов низкого напряжения и тока в компактных электронных устройствах, где требуется надежное, но при этом миниатюрное соединение.

В каких устройствах применяется:

• Потребительская электроника: дроны, камеры, портативные аудио/видео устройства, умные часы, фитнес-трекеры.
• Медицинское оборудование: портативные диагностические приборы, мониторы.
• Промышленная автоматизация: небольшие контроллеры, датчики, измерительное оборудование.
• Коммуникационное оборудование: маршрутизаторы, модемы, сетевые устройства.
• Компьютерная периферия: принтеры, сканеры, накопители.
• Автомобильная электроника (внутри салона, где нет экстремальных температур и вибраций).
