DF1BZ-20P-2.5DS

DF1BZ-20P-2.5DS

DF1BZ-20P-2.5DS
;
DF1BZ-20P-2.5DS

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.

Минимальная цена DF1BZ-20P-2.5DS при покупке от 1 шт 0.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить DF1BZ-20P-2.5DS с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание DF1BZ-20P-2.5DS

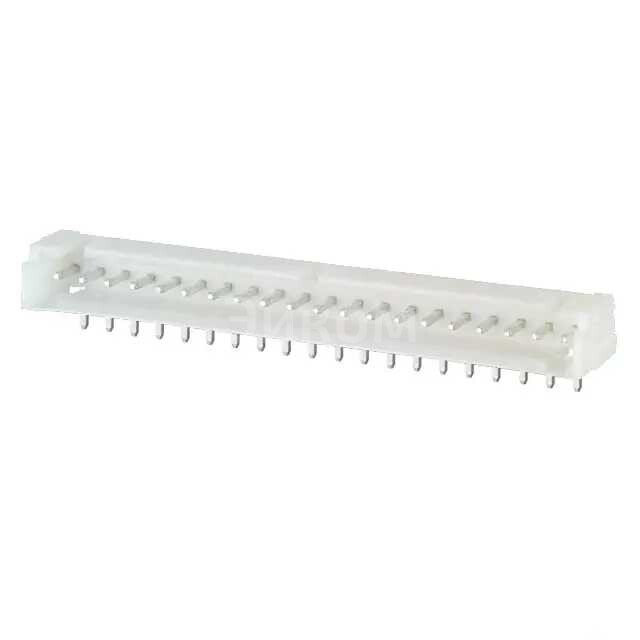

DF1BZ-20P-2.5DS Hirose Electric Co Ltd CONN HEADER R/A 20POS 2.5MM

  • Основные параметры:
    • Количество контактов: 20
    • Размер контакта: 2.5 мм
    • Тип разъема: Hirose DF1BZ
    • Тип соединения: R/A (Right Angle)
  • Плюсы:
    • Высокая надежность и долговечность
    • Удобство монтажа благодаря правому углу
    • Подходит для различных типов кабелей
    • Стойкость к вибрации и механическим нагрузкам
  • Минусы:
    • Высокая цена по сравнению с аналогичными разъемами других производителей
    • Необходимо соблюдать технические требования при установке
  • Общее назначение:
    • Соединение электрических проводов и кабелей
    • Передача данных и сигналов
    • Интеграция различных компонентов в электронных устройствах
  • В каких устройствах применяется:
    • Электронные устройства
    • Автомобильная электроника
    • Промышленное оборудование
    • Медицинское оборудование
    • Компьютерная периферия
Выбрано: Показать

Характеристики DF1BZ-20P-2.5DS

  • Package
    Bulk
  • Тип коннектора
    Header
  • Тип контактов
    Male Pin
  • Шаг для ответной части
    0.098" (2.50mm)
  • Количество позиций
    20
  • Количество рядов
    1
  • Число установленных контактов
    All
  • Стиль
    Board to Cable/Wire
  • Shrouding
    Shrouded - 4 Wall
  • Вид монтажа
    Through Hole, Right Angle
  • Тип вывода
    Solder
  • Тип соединения
    Push-Pull
  • Contact Length - Mating
    0.177" (4.50mm)
  • Contact Length - Post
    0.142" (3.60mm)
  • Insulation Height
    0.224" (5.69mm)
  • Contact Shape
    Square
  • Покрытие контактов ответной части
    Tin
  • Толщина покрытия ответной части
    39.4µin (1.00µm)
  • Покрытие контактов для пайки в плату
    Tin
  • Материал контактов
    Brass
  • Insulation Material
    Polyamide (PA), Nylon
  • Особенности
    Keying Slot
  • Рабочая температура
    -35°C ~ 85°C
  • Класс воспламеняемости материала
    UL94 V-0
  • Цвет изоляции
    White
  • Номинальное напряжение
    150V
  • Base Product Number
    DF1B

Техническая документация

DF1BZ-20P-2.5DS.pdf
pdf. 0 kb
  • по запросу
