Каталог
Разъемы, Соединители
Разъемы для шлейфов
FH12-60S-0.5SVA(54)
  • В избранное
  • В сравнение

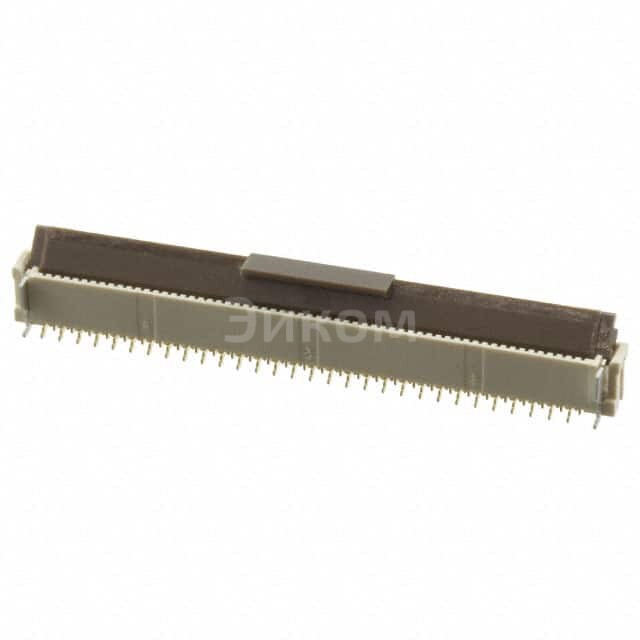

FH12-60S-0.5SVA(54)

FH12-60S-0.5SVA(54)

FH12-60S-0.5SVA(54)
;
FH12-60S-0.5SVA(54)

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    Hirose Electric Co Ltd
  • Артикул:
    FH12-60S-0.5SVA(54)
  • Описание:
    Соединитель: CONN FFC VERT 60POS 0.50MM SMDВсе характеристики

Минимальная цена FH12-60S-0.5SVA(54) при покупке от 1 шт 669.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить FH12-60S-0.5SVA(54) с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание FH12-60S-0.5SVA(54)

Размеры и тип: FH12-60S-0.5SVA(54) Hirose Electric Co Ltd - соединитель для FFC (Flexible Flat Cable) вертикального размещения с 60 положениями контактов и шагом между контактами 0.5 мм.

  • Тип подключения: SMD (Surface Mount Device).
  • Количество контактов: 60.
  • Шаг между контактами: 0.5 мм.
  • Материал: Металл (обычно медь или его сплавы).

Плюсы:

  • Высокая надежность: надежное соединение благодаря точному расположению контактов.
  • Экономичность: использование SMD технологий позволяет снизить стоимость производства.
  • Гибкость: возможность использования с гибкими кабелями FFC/FPC.
  • Минимальный размер: подходят для компактных устройств благодаря малому шагу между контактами.

Минусы:

  • Уязвимость: может быть более чувствителен к внешним воздействиям по сравнению с более толстыми соединителями.
  • Сложность установки: требует точной сборки при монтаже.
  • Проблемы с ремонтом: сложность ремонта из-за малого размера и количества контактов.

Общее назначение:

Используется для передачи данных и сигналов между различными компонентами в электронных устройствах, таких как:

  • Ноутбуки и планшеты.
  • Мобильные телефоны и смарт-часы.
  • Телевизоры и мониторы.
  • Производственные линии и оборудование.
  • Автомобильные системы.
Выбрано: Показать

Характеристики FH12-60S-0.5SVA(54)

  • Package
    Tape & Reel (TR)
  • Package
    Cut Tape (CT)
  • Тип шлейфа
    FFC, FPC
  • Вид монтажа
    Surface Mount
  • Тип соединителя/контакта
    Contacts, Vertical - 1 Sided
  • Количество позиций
    60
  • Шаг
    0.020" (0.50mm)
  • Тип вывода
    Solder
  • Толщина шлейфа
    0.30mm
  • Высота над платой
    0.142" (3.60mm)
  • Запорное устройство
    Flip Lock
  • Тип кабельного наконечника
    Straight
  • Материал контактов
    Phosphor Bronze
  • Покрытие контактов
    Gold
  • Материал корпуса
    Polyamide (PA), Nylon
  • Материал привода
    Polyphenylene Sulfide (PPS)
  • Особенности
    Solder Retention, Zero Insertion Force (ZIF)
  • Номинальное напряжение
    50V
  • Рабочая температура
    -40°C ~ 85°C
  • Класс воспламеняемости материала
    UL94 V-0
  • Current Rating (Amps)
    0.5A
  • Base Product Number
    FH12

Техническая документация

 FH12-60S-0.5SVA(54).pdf
pdf. 0 kb
  • 2036 шт
    3-6 недель
  • Количество
    Цена
  • 1
    669 ₽
  • 10
    569 ₽
  • 25
    533 ₽
  • 50
    508 ₽
  • 100
    484 ₽
