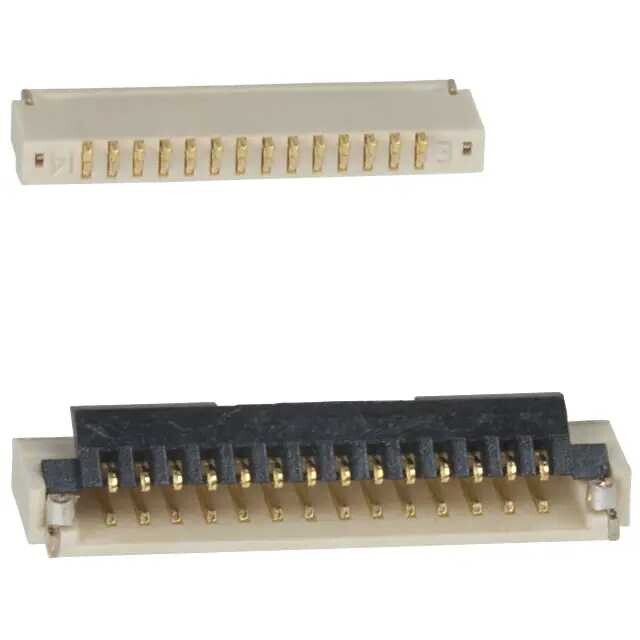

FH19SC-14S-0.5SH(09)

FH19SC-14S-0.5SH(09)

FH19SC-14S-0.5SH(09)
;
FH19SC-14S-0.5SH(09)

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    Hirose Electric Co Ltd
  • Артикул:
    FH19SC-14S-0.5SH(09)
  • Описание:
    Соединитель: CONN FFC BOTTOM 14POS 0.50MM R/AВсе характеристики

Минимальная цена FH19SC-14S-0.5SH(09) при покупке от 1 шт 0.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить FH19SC-14S-0.5SH(09) с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание FH19SC-14S-0.5SH(09)

Что это: FH19SC-14S-0.5SH(09) — это тип соединителя Hirose Electric Co Ltd для FFC (Flexible Flat Cable).

  • CONN FFC BOTTOM 14POS — тип подключения и количество контактов.
  • 0.50MM R/A — шаг контактов и распиновка (Row/Array).

Основные параметры:

  • Тип: FFC соединитель.
  • Количество контактов: 14.
  • Шаг контактов: 0.50 мм.
  • <Распиновка: Row/Array.

Плюсы:

  • Малый размер: подходят для компактных устройств.
  • Высокая надежность: надежное крепление контактов.
  • Экономия места: идеально подходят для сжатых пространствах.
  • Легкость установки: простое подключение и демонтаж.

Минусы:

  • Уязвимость: могут быть повреждены при неправильной эксплуатации.
  • Невозможность многократного подключения: некоторые модели не предназначены для многократного использования.

Общее назначение:

  • Подключение FPC (Flexible Printed Circuit) к другим компонентам.
  • Использование в ноутбуках, планшетах, смартфонах и других портативных устройствах.
  • Применение в тестовых станциях и промышленном оборудовании.

В каких устройствах применяется:

  • Ноутбуки и планшеты.
  • Смартфоны и другие мобильные устройства.
  • Промышленное оборудование и тестовые станции.
  • Автомобильная электроника.
Выбрано: Показать

Характеристики FH19SC-14S-0.5SH(09)

  • Package
    Tape & Reel (TR)
  • Package
    Cut Tape (CT)
  • Package
    Digi-Reel®
  • Тип шлейфа
    FFC, FPC
  • Вид монтажа
    Surface Mount, Right Angle
  • Тип соединителя/контакта
    Contacts, Bottom
  • Количество позиций
    14
  • Шаг
    0.020" (0.50mm)
  • Тип вывода
    Solder
  • Толщина шлейфа
    0.30mm
  • Высота над платой
    0.037" (0.95mm)
  • Запорное устройство
    Flip Lock
  • Тип кабельного наконечника
    Tapered
  • Материал контактов
    Phosphor Bronze
  • Покрытие контактов
    Gold
  • Материал корпуса
    Liquid Crystal Polymer (LCP), Halogen Free
  • Материал привода
    Liquid Crystal Polymer (LCP), Polyphenylene Sulfide (PPS)
  • Особенности
    Solder Retention, Zero Insertion Force (ZIF)
  • Номинальное напряжение
    50V
  • Рабочая температура
    -55°C ~ 85°C
  • Класс воспламеняемости материала
    UL94 V-0
  • Current Rating (Amps)
    0.5A
  • Цвет корпуса
    Beige
  • Тип подсветки, цвет
    Black
  • Mating Cycles
    20
  • Base Product Number
    FH19
