Каталог
Разъемы, Соединители
Разъемы для шлейфов

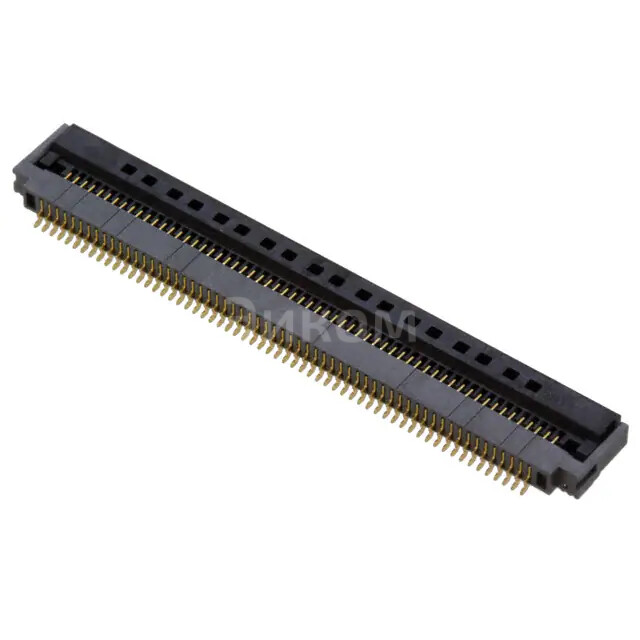

FH52-60S-0.5SH
  • В избранное
  • В сравнение
FH52-60S-0.5SH

FH52-60S-0.5SH

FH52-60S-0.5SH
;
FH52-60S-0.5SH

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    Hirose Connector
  • Артикул:
    FH52-60S-0.5SH
  • Описание:
    CONN FFC BOTTOM 60POS 0.50MM R/AВсе характеристики

Минимальная цена FH52-60S-0.5SH при покупке от 1 шт 585.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить FH52-60S-0.5SH с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание FH52-60S-0.5SH

FH52-60S-0.5SH Hirose Electric Co Ltd CONN FFC BOTTOM 60POS 0.50MM R/A — это тип подключения для г�нчных кабелей (FFC/FPC). Основные параметры:

  • Тип: FFC (Flexible Flat Cable) или FPC (Flexible Printed Circuit)
  • Количество контактов: 60 положений
  • Шаг между контактами: 0.5 мм
  • Положение установки: Нижнее (BOTTOM)
  • Производитель: Hirose Electric Co Ltd

Плюсы:

  • Малый размер и вес благодаря гибкости кабеля.
  • Высокая надежность и долговечность.
  • Удобство монтажа и демонтажа.
  • Экономичность при производстве.

Минусы:

  • Сложность в разработке и изготовлении.
  • Невозможность использования при больших колебаниях или нагрузках.
  • Необходимость точной сборки для обеспечения надежного контакта.

Общее назначение:

  • Подключение гибких кабелей к печатным платам.
  • Использование в мобильных устройствах, таких как смартфоны и ноутбуки.
  • Применение в бытовой технике и автомобильной электронике.

В каких устройствах применяется:

  • Мобильные телефоны и планшеты.
  • Ноутбуки и другие переносные компьютеры.
  • Автомобильная электроника.
  • Бытовая техника.
  • Медицинское оборудование.
Выбрано: Показать

Характеристики FH52-60S-0.5SH

  • Package
    Tape & Reel (TR)
  • Тип шлейфа
    FFC, FPC
  • Вид монтажа
    Surface Mount, Right Angle
  • Тип соединителя/контакта
    Contacts, Bottom
  • Количество позиций
    60
  • Шаг
    0.020" (0.50mm)
  • Тип вывода
    Solder
  • Толщина шлейфа
    0.30mm
  • Высота над платой
    0.079" (2.00mm)
  • Запорное устройство
    Flip Lock
  • Тип кабельного наконечника
    Tabbed
  • Материал контактов
    Phosphor Bronze
  • Покрытие контактов
    Gold
  • Материал корпуса
    Liquid Crystal Polymer (LCP), Halogen Free
  • Материал привода
    Liquid Crystal Polymer (LCP), Halogen Free
  • Рабочая температура
    -40°C ~ 105°C
  • Класс воспламеняемости материала
    UL94 V-0
  • Current Rating (Amps)
    0.5A
  • Толщина покрытия контактов
    1.25µin (0.03µm)
  • Цвет корпуса
    Gray
  • Тип подсветки, цвет
    Black
  • Mating Cycles
    20
  • Base Product Number
    FH52

Техническая документация

 FH52-60S-0.5SH.pdf
pdf. 0 kb
  • 7738 шт
    3-6 недель
  • Количество
    Цена
  • 1
    585 ₽
  • 10
    497 ₽
  • 25
    465 ₽
  • 50
    443 ₽
  • 100
    422 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену
