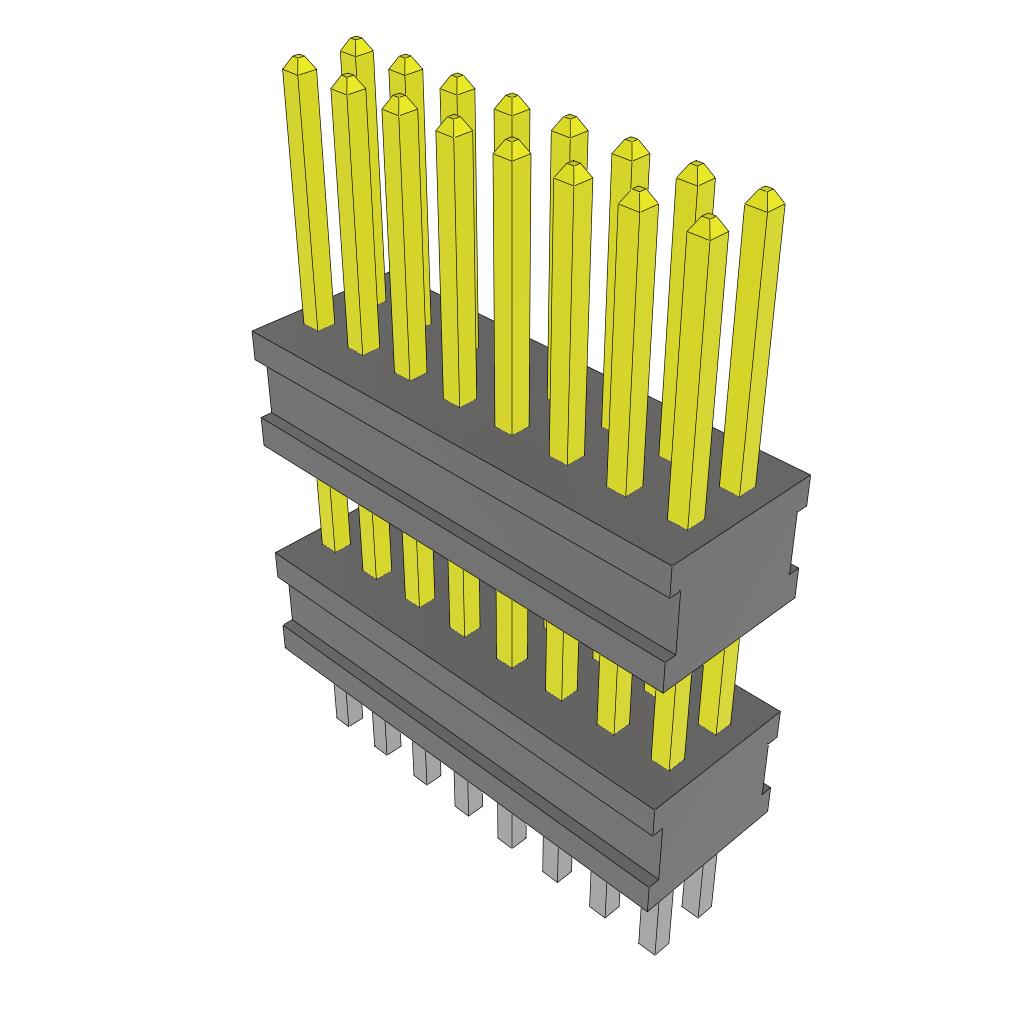

FW-08-04-F-D-300-200

Основные параметры:

• Тип разъема: Header (штыревой разъем)
• Количество контактов: 16
• Шаг контактов: 0.05 дюйма (1.27 мм)
• Высота стекирования: 300 mil (7.62 мм)
• Длина вывода: 200 mil (5.08 мм)
• Тип монтажа: Сквозной монтаж (Through-Hole)
• Серия: FW (Samtec FleX-Stack®)

Плюсы:

• Компактный размер благодаря шагу 0.05 дюйма, что позволяет экономить место на печатной плате.
• Высокая надежность соединения за счет использования сквозного монтажа.
• Возможность стекирования (Stacking) плат, что удобно для создания многоуровневых электронных модулей.
• Широкий диапазон рабочих температур и высокая механическая прочность, характерные для продукции Samtec.
• Универсальность применения благодаря стандартному шагу 1.27 мм.

Минусы:

• Сквозной монтаж требует сверления отверстий в печатной плате, что может увеличить стоимость производства по сравнению с поверхностным монтажом.
• Плотное расположение контактов (0.05 дюйма) может усложнить ручную пайку и ремонт.
• Ограниченная пропускная способность по току для каждого контакта из-за малых размеров.
• Разъемы серии FW обычно не предназначены для высокоскоростных приложений, требующих идеального согласования импеданса.

Общее назначение:

Разъем FW-08-04-F-D-300-200 Samtec предназначен для обеспечения электрического соединения между двумя или более печатными платами, часто в стекированной конфигурации. Он используется для передачи сигналов низкого и среднего уровня, а также для питания компонентов. Его компактный размер и возможность стекирования делают его идеальным для приложений, где пространство ограничено.

В каких устройствах применяется:

• Встраиваемые системы и микроконтроллерные модули.
• Промышленная автоматика и управляющее оборудование.
• Медицинское оборудование (портативные устройства, датчики).
• Телекоммуникационное оборудование и сетевые устройства.
• Измерительная аппаратура и тестовое оборудование.
• Потребительская электроника (там, где требуется компактность и модульность).
• Дроны и робототехника.
