HR30-7P-12S(71)
  • В избранное
  • В сравнение

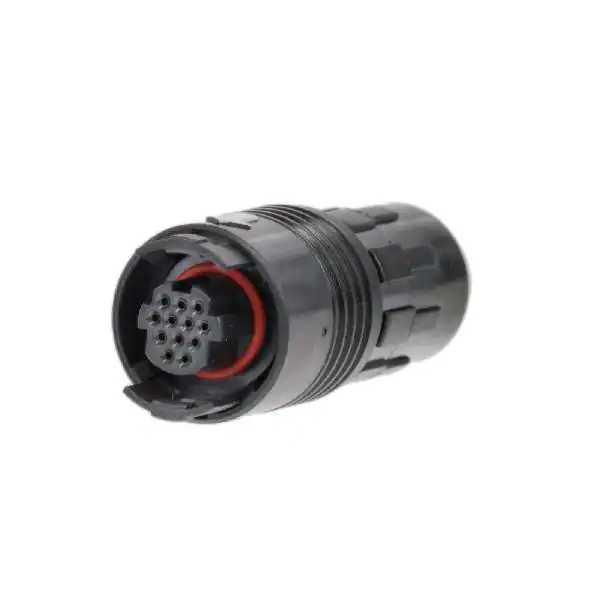

HR30-7P-12S(71)

HR30-7P-12S(71)

Loading...

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    Hirose Connector
  • Артикул:
    HR30-7P-12S(71)
  • Описание:
    Соединитель: CONN PLUG FMALE 12P SOLDER CUPВсе характеристики

Минимальная цена HR30-7P-12S(71) при покупке от 1 шт 2060.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить HR30-7P-12S(71) с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание HR30-7P-12S(71)

Соединитель HR30-7P-12S(71) HIROSE – это 12-позиционный (12P) женский (Female) разъём для пайки (Solder Cup) серии HR30.

  • Основные параметры: 12 контактов, шаг контактов 2.0 мм, номинальный ток 5A, номинальное напряжение 125 В (AC/DC), материал контакта - латунь, материал корпуса - термопласт, температурный диапазон -40°C до +85°C.
  • Плюсы: Надёжное соединение благодаря пайке, компактный размер, высокая плотность контактов, устойчивость к вибрациям, распространённый стандарт.
  • Минусы: Требуется пайка для подключения, что может быть сложно для начинающих, относительно высокая стоимость по сравнению с другими типами разъёмов.
  • Назначение: Предназначен для соединения печатных плат и компонентов внутри устройств.
  • Применение: Аудио- и видеотехника, измерительное оборудование, медицинская техника, промышленная автоматизация, компьютерная периферия, автомобильная электроника.
Выбрано: Показать

Характеристики HR30-7P-12S(71)

  • Package
    Tray
  • Тип коннектора
    Plug, Female Sockets
  • Количество позиций
    12 (Power)
  • Размер вставки
    7
  • Вид монтажа
    Free Hanging (In-Line)
  • Тип вывода
    Solder Cup
  • Тип соединения
    Push-Pull
  • Направление
    Keyed
  • Primary Material
    Plastic
  • Shell Material
    Polybutylene Terephthalate (PBT)
  • Покрытие контактов ответной части
    Gold
  • Цвет
    Black
  • Степень защиты от внешних воздействий
    IP67/IP68 - Dust Tight, Waterproof
  • Класс воспламеняемости материала
    UL94 V-0
  • Особенности
    Backshell, Strain Relief
  • Current Rating (Amps)
    2A
  • Номинальное напряжение
    30VAC, 42VDC
  • Диаметр кабеля
    0.244" ~ 0.276" (6.20mm ~ 7.00mm)
  • Рабочая температура
    -25°C ~ 85°C
  • Backshell Material, Plating
    Polyphenylene Sulfide (PPS)
  • Материал контактов
    Copper Alloy
  • Толщина покрытия ответной части
    8.00µin (0.203µm)
  • Insert Material
    Polyphenylene Sulfide (PPS)
  • Применение
    Industrial, Marine, Medical
  • Base Product Number
    HR30

Техническая документация

 HR30-7P-12S(71).pdf
pdf. 0 kb
  • 263 шт
    3-6 недель
  • Количество
    Цена
  • 1
    2 060 ₽
  • 10
    1 753 ₽
  • 25
    1 641 ₽
  • 50
    1 562 ₽
  • 100
    1 488 ₽
