Разъемы, Соединители
Цилиндрические соединители - Аудио разъемы
L114BX
  • В избранное
  • В сравнение

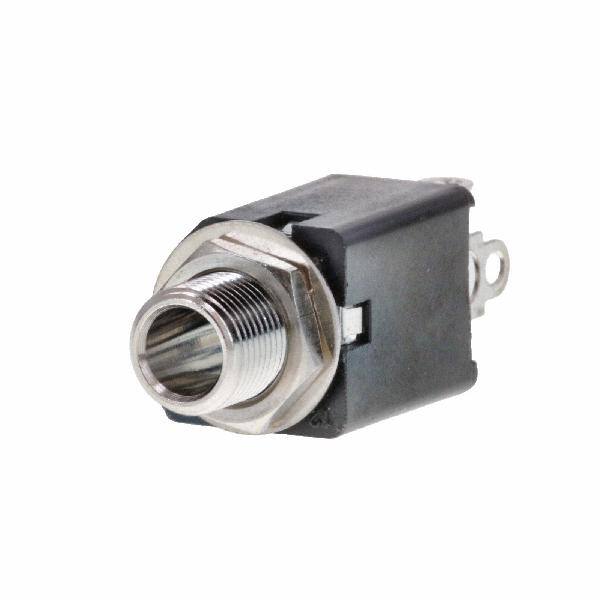

L114BX

L114BX

Loading...

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    Switchcraft
  • Артикул:
    L114BX
  • Описание:
    CONN JACK STEREO 6.35MM PNL MNTВсе характеристики

Минимальная цена L114BX при покупке от 1 шт 847.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить L114BX с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание L114BX

L114BX Switchcraft CONN JACK STEREO 6.35MM PNL MNT — это стерео-разъем для подключения аудиоустройств. Основные параметры:

  • Тип разъема: стерео-разъем
  • Диаметр контакта: 6.35 мм (1/4")
  • Монтаж: панельная установка (PNL MNT)
  • Количество каналов: стерео (2 канала)

Плюсы:

  • Надежность и долговечность благодаря высококачественному производству
  • Хорошая звуковая передача благодаря точной геометрии контактов
  • Удобство монтажа на панели благодаря панельной установке

Минусы:

  • Высокая стоимость по сравнению с бюджетными аналогами
  • Требует специального инструмента для установки

Общее назначение: используется для подключения аудиоустройств, таких как акустические системы, магнитофоны, сабвуферы и др.

В каких устройствах применяется:

  • Акустические системы
  • Музыкальные центры
  • Микшерные панели
  • Медиа-центры
  • Автомобильные аудиосистемы
Выбрано: Показать

Характеристики L114BX

  • Package
    Bulk
  • Тип коннектора
    Phone Jack
  • Тип соединителя
    Female
  • Сигнальные линии
    Stereo (3 Conductor, TRS)
  • Диаметр, соответствующий отраслевым стандартам
    6.35mm (0.250", 1/4") - Headphone
  • Диаметр
    0.250" (6.35mm)
  • Количество контактов
    3 Conductors, 5 Contacts
  • Встроенные переключатели
    Two Switches
  • Вид монтажа
    Panel Mount
  • Тип вывода
    Solder Eyelet(s)
  • Экранирование
    Unshielded
  • Особенности
    Mounting Hardware, Thread Lock
  • Рабочая температура
    -20°C ~ 65°C
  • Нормальное напряжение
    48VDC
  • Current Rating (Amps)
    250 mA
  • Contact Material - Plating
    Tin
  • Материал корпуса
    Brass
  • Body Color
    Silver, Black
  • Комплектность
    3 pcs - 1 Connector, 1 Nut, 1 Washer
  • Материал корпуса
    Polyester, Glass Filled
  • Материал контактов
    Brass
  • Размер отверстия в панели
    0.375" (9.52mm)
  • Размер резьбы
    3/8"-32
  • Base Product Number
    L11

Техническая документация

 L114BX.pdf
pdf. 0 kb
  • 63 шт
    3-6 недель
  • Количество
    Цена
  • 1
    847 ₽
  • 10
    793 ₽
  • 25
    789 ₽
  • 500
    678 ₽
  • 2500
    661 ₽
