Каталог
Разъемы, Соединители
Прямоугольные - Межплатные соединительные разъемы - Тип "Папа"
M50-3900842
  • В избранное
  • В сравнение

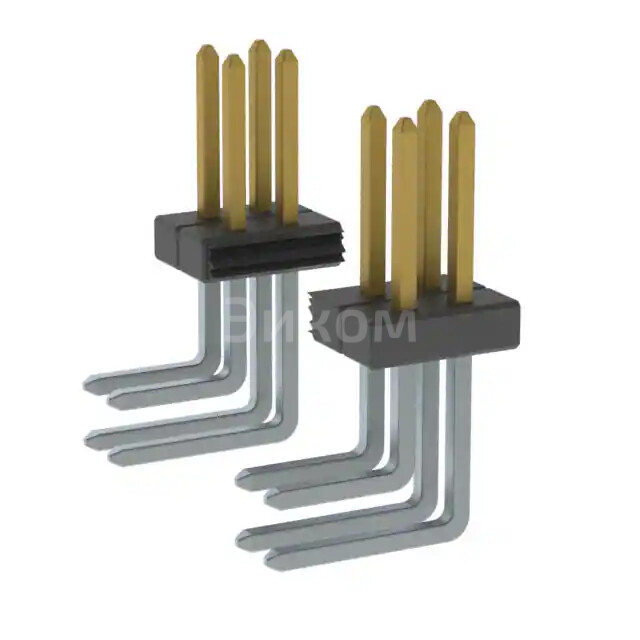

M50-3900842

M50-3900842

M50-3900842
;
M50-3900842

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    Harwin Inc.
  • Артикул:
    M50-3900842
  • Описание:
    CONN HEADER R/A 16POS 1.27MMВсе характеристики

Минимальная цена M50-3900842 при покупке от 1 шт 478.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить M50-3900842 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание M50-3900842

M50-3900842 Harwin Inc. CONN HEADER R/A 16POS 1.27MM — это тип разъема для соединения электрических проводов и сигналов. Основные параметры:

  • Количество контактов: 16позиций
  • Шаг контактов: 1.27 мм (0.05 ин)
  • Тип: R/A (Right Angle)
  • Производитель: Harwin Inc.

Плюсы:

  • Высокая надежность и долговечность
  • Устойчивость к вибрации и механическим нагрузкам
  • Эргономичный дизайн для удобства установки и подключения
  • Поддержка различных типоразмеров и конфигураций

Минусы:

  • Высокая стоимость по сравнению с другими типами разъемов
  • Необходимость специального инструмента для установки
  • Меньше доступных вариантов стандартных коннекторов

Общее назначение: Используется для соединения различных компонентов в электронных устройствах, обеспечивая надежную передачу данных и энергии.

Применяется в:

  • Инженерном оборудовании
  • Автомобильной промышленности
  • Авиационной технике
  • Медицинской технике
  • Профессиональной электронике
Выбрано: Показать

Характеристики M50-3900842

  • Package
    Bulk
  • Тип коннектора
    Header
  • Тип контактов
    Male Pin
  • Шаг для ответной части
    0.050" (1.27mm)
  • Количество позиций
    16
  • Количество рядов
    2
  • Row Spacing - Mating
    0.050" (1.27mm)
  • Число установленных контактов
    All
  • Стиль
    Board to Board or Cable
  • Shrouding
    Unshrouded
  • Вид монтажа
    Through Hole, Right Angle
  • Тип вывода
    Solder
  • Тип соединения
    Push-Pull
  • Contact Length - Mating
    0.150" (3.81mm)
  • Contact Length - Post
    0.079" (2.00mm)
  • Insulation Height
    0.039" (1.00mm)
  • Contact Shape
    Square
  • Покрытие контактов ответной части
    Gold
  • Толщина покрытия ответной части
    3.00µin (0.076µm)
  • Покрытие контактов для пайки в плату
    Tin
  • Материал контактов
    Copper Alloy
  • Insulation Material
    Thermoplastic
  • Рабочая температура
    -40°C ~ 105°C
  • Класс воспламеняемости материала
    UL94 V-0
  • Цвет изоляции
    Black
  • Current Rating (Amps)
    1A per Contact
  • Толщина покрытия контактов для пайки
    98.4µin (2.50µm)
  • Base Product Number
    M50-390

Техническая документация

 M50-3900842.pdf
pdf. 0 kb
  • 160 шт
    3-6 недель
  • Количество
    Цена
  • 1
    478 ₽
  • 10
    407 ₽
  • 300
    320 ₽
  • 600
    304 ₽
  • 1200
    290 ₽
