Каталог
Разъемы, Соединители
Прямоугольные - Межплатные соединительные разъемы - Тип "Папа"
M50-3902542
  • В избранное
  • В сравнение

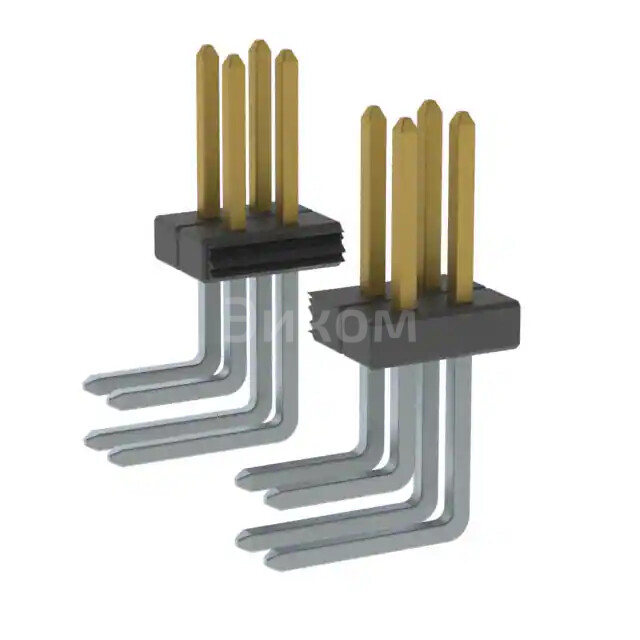

M50-3902542

M50-3902542

M50-3902542
;
M50-3902542

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    Harwin Inc.
  • Артикул:
    M50-3902542
  • Описание:
    CONN HEADER R/A 50POS 1.27MMВсе характеристики

Минимальная цена M50-3902542 при покупке от 1 шт 1095.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить M50-3902542 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание M50-3902542

M50-3902542 Harwin Inc. CONN HEADER R/A 50POS 1.27MM — это тип разъема для электрической связи. Основные параметры:

  • Количество контактов: 50позиций
  • Шаг контактов: 1,27 мм
  • Тип разъема: R/A (Right Angle)

Плюсы:

  • Высокая надежность соединения благодаря крепким конструкциям
  • Удобство установки из-за угла 90 градусов
  • Долгий срок службы
  • Прочность и устойчивость к механическим нагрузкам

Минусы:

  • Цена выше, чем у стандартных разъемов
  • Необходимо наличие специального инструмента для установки
  • Размеры могут ограничивать применение в компактных устройствах

Общее назначение: Подключение различных электронных компонентов и устройств, обеспечивающее надежную и стабильную передачу данных или энергии.

Применяется в:

  • Профессиональной электронике
  • Автомобильной промышленности
  • Авиационном оборудовании
  • Медицинской технике
  • Производственных системах автоматизации
Выбрано: Показать

Характеристики M50-3902542

  • Package
    Bulk
  • Тип коннектора
    Header
  • Тип контактов
    Male Pin
  • Шаг для ответной части
    0.050" (1.27mm)
  • Количество позиций
    50
  • Количество рядов
    2
  • Row Spacing - Mating
    0.050" (1.27mm)
  • Число установленных контактов
    All
  • Стиль
    Board to Board or Cable
  • Shrouding
    Unshrouded
  • Вид монтажа
    Through Hole, Right Angle
  • Тип вывода
    Solder
  • Тип соединения
    Push-Pull
  • Contact Length - Mating
    0.150" (3.81mm)
  • Contact Length - Post
    0.079" (2.00mm)
  • Insulation Height
    0.039" (1.00mm)
  • Contact Shape
    Square
  • Покрытие контактов ответной части
    Gold
  • Толщина покрытия ответной части
    3.00µin (0.076µm)
  • Покрытие контактов для пайки в плату
    Tin
  • Материал контактов
    Copper Alloy
  • Insulation Material
    Thermoplastic
  • Рабочая температура
    -40°C ~ 105°C
  • Класс воспламеняемости материала
    UL94 V-0
  • Цвет изоляции
    Black
  • Current Rating (Amps)
    1A per Contact
  • Толщина покрытия контактов для пайки
    98.4µin (2.50µm)
  • Base Product Number
    M50-390

Техническая документация

 M50-3902542.pdf
pdf. 0 kb
  • 544 шт
    3-6 недель
  • Количество
    Цена
  • 1
    1 095 ₽
  • 10
    931 ₽
  • 150
    769 ₽
  • 600
    697 ₽
  • 1050
    670 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

  • В избранное
  • В сравнение
  • Производитель:
    Harwin Inc.
  • Артикул:
    M50-3902542
  • Описание:
    CONN HEADER R/A 50POS 1.27MMВсе характеристики

Минимальная цена M50-3902542 при покупке от 1 шт 1095.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить M50-3902542 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание M50-3902542

M50-3902542 Harwin Inc. CONN HEADER R/A 50POS 1.27MM — это тип разъема для электрической связи. Основные параметры:

  • Количество контактов: 50позиций
  • Шаг контактов: 1,27 мм
  • Тип разъема: R/A (Right Angle)

Плюсы:

  • Высокая надежность соединения благодаря крепким конструкциям
  • Удобство установки из-за угла 90 градусов
  • Долгий срок службы
  • Прочность и устойчивость к механическим нагрузкам

Минусы:

  • Цена выше, чем у стандартных разъемов
  • Необходимо наличие специального инструмента для установки
  • Размеры могут ограничивать применение в компактных устройствах

Общее назначение: Подключение различных электронных компонентов и устройств, обеспечивающее надежную и стабильную передачу данных или энергии.

Применяется в:

  • Профессиональной электронике
  • Автомобильной промышленности
  • Авиационном оборудовании
  • Медицинской технике
  • Производственных системах автоматизации
Выбрано: Показать

Характеристики M50-3902542

  • Package
    Bulk
  • Тип коннектора
    Header
  • Тип контактов
    Male Pin
  • Шаг для ответной части
    0.050" (1.27mm)
  • Количество позиций
    50
  • Количество рядов
    2
  • Row Spacing - Mating
    0.050" (1.27mm)
  • Число установленных контактов
    All
  • Стиль
    Board to Board or Cable
  • Shrouding
    Unshrouded
  • Вид монтажа
    Through Hole, Right Angle
  • Тип вывода
    Solder
  • Тип соединения
    Push-Pull
  • Contact Length - Mating
    0.150" (3.81mm)
  • Contact Length - Post
    0.079" (2.00mm)
  • Insulation Height
    0.039" (1.00mm)
  • Contact Shape
    Square
  • Покрытие контактов ответной части
    Gold
  • Толщина покрытия ответной части
    3.00µin (0.076µm)
  • Покрытие контактов для пайки в плату
    Tin
  • Материал контактов
    Copper Alloy
  • Insulation Material
    Thermoplastic
  • Рабочая температура
    -40°C ~ 105°C
  • Класс воспламеняемости материала
    UL94 V-0
  • Цвет изоляции
    Black
  • Current Rating (Amps)
    1A per Contact
  • Толщина покрытия контактов для пайки
    98.4µin (2.50µm)
  • Base Product Number
    M50-390

Техническая документация

 M50-3902542.pdf
pdf. 0 kb
