Каталог
Разъемы, Соединители
Прямоугольные соединители
M80-5011005
  • В избранное
  • В сравнение

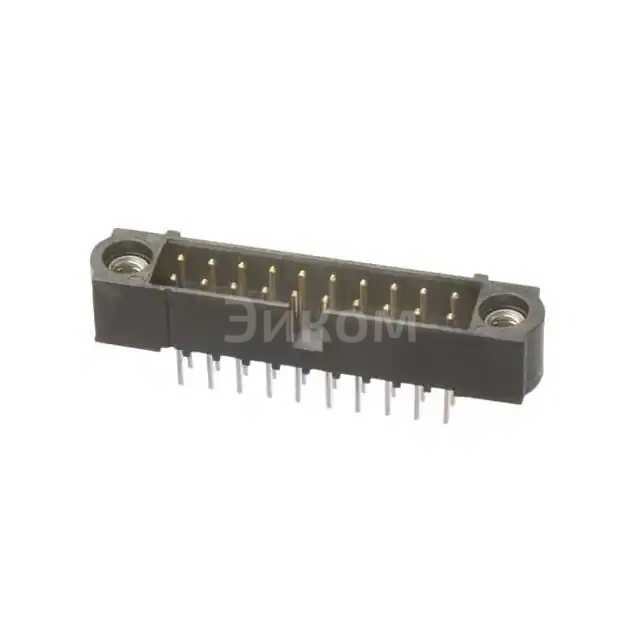

M80-5011005

M80-5011005

;

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    Harwin
  • Артикул:
    M80-5011005
  • Описание:
    DATAMATE J-TEK DIL MALE VERTICALВсе характеристики

Минимальная цена M80-5011005 при покупке от 1 шт 2161.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить M80-5011005 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Выбрано: Показать

Характеристики M80-5011005

  • Package
    Tube
  • Тип коннектора
    Header
  • Тип контактов
    Male Pin
  • Шаг для ответной части
    0.079" (2.00mm)
  • Количество позиций
    10
  • Количество рядов
    2
  • Row Spacing - Mating
    0.079" (2.00mm)
  • Число установленных контактов
    All
  • Стиль
    Board to Board or Cable
  • Shrouding
    Shrouded - 4 Wall
  • Вид монтажа
    Through Hole
  • Тип вывода
    Solder
  • Тип соединения
    Threaded
  • Contact Length - Post
    0.173" (4.40mm)
  • Insulation Height
    0.220" (5.60mm)
  • Contact Shape
    Circular
  • Покрытие контактов ответной части
    Gold
  • Толщина покрытия ответной части
    29.5µin (0.75µm)
  • Покрытие контактов для пайки в плату
    Gold
  • Материал контактов
    Phosphor Bronze
  • Insulation Material
    Polyphenylene Sulfide (PPS), Glass Filled
  • Особенности
    Keying Slot, Mating Flange
  • Рабочая температура
    -55°C ~ 125°C
  • Класс воспламеняемости материала
    UL94 V-0
  • Цвет изоляции
    Black
  • Current Rating (Amps)
    2.2A
  • Номинальное напряжение
    800VAC/DC
  • Высота стыкующей части
    7.3mm, 7.8mm
  • Толщина покрытия контактов для пайки
    29.5µin (0.75µm)
  • Base Product Number
    M80-501

Техническая документация

 M80-5011005.pdf
pdf. 0 kb
  • 38 шт
    3-6 недель
  • Количество
    Цена
  • 1
    2 161 ₽
  • 10
    1 916 ₽
  • 26
    1 840 ₽
  • 52
    1 416 ₽
  • 1001
    1 355 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

  • В избранное
  • В сравнение
  • Производитель:
    Harwin
  • Артикул:
    M80-5011005
  • Описание:
    DATAMATE J-TEK DIL MALE VERTICALВсе характеристики

Минимальная цена M80-5011005 при покупке от 1 шт 2161.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить M80-5011005 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Выбрано: Показать

Характеристики M80-5011005

  • Package
    Tube
  • Тип коннектора
    Header
  • Тип контактов
    Male Pin
  • Шаг для ответной части
    0.079" (2.00mm)
  • Количество позиций
    10
  • Количество рядов
    2
  • Row Spacing - Mating
    0.079" (2.00mm)
  • Число установленных контактов
    All
  • Стиль
    Board to Board or Cable
  • Shrouding
    Shrouded - 4 Wall
  • Вид монтажа
    Through Hole
  • Тип вывода
    Solder
  • Тип соединения
    Threaded
  • Contact Length - Post
    0.173" (4.40mm)
  • Insulation Height
    0.220" (5.60mm)
  • Contact Shape
    Circular
  • Покрытие контактов ответной части
    Gold
  • Толщина покрытия ответной части
    29.5µin (0.75µm)
  • Покрытие контактов для пайки в плату
    Gold
  • Материал контактов
    Phosphor Bronze
  • Insulation Material
    Polyphenylene Sulfide (PPS), Glass Filled
  • Особенности
    Keying Slot, Mating Flange
  • Рабочая температура
    -55°C ~ 125°C
  • Класс воспламеняемости материала
    UL94 V-0
  • Цвет изоляции
    Black
  • Current Rating (Amps)
    2.2A
  • Номинальное напряжение
    800VAC/DC
  • Высота стыкующей части
    7.3mm, 7.8mm
  • Толщина покрытия контактов для пайки
    29.5µin (0.75µm)
  • Base Product Number
    M80-501

Техническая документация

 M80-5011005.pdf
pdf. 0 kb
