Разъемы, Соединители
Цилиндрические соединители - Аудио разъемы
N114BX
  • В избранное
  • В сравнение

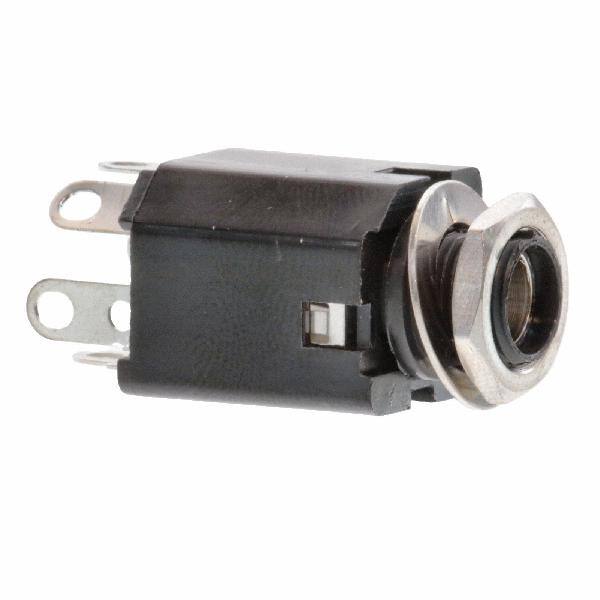

N114BX

N114BX

Loading...

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    Switchcraft
  • Артикул:
    N114BX
  • Описание:
    CONN JACK STEREO 6.35MM PNL MNTВсе характеристики

Минимальная цена N114BX при покупке от 1 шт 1125.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить N114BX с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание N114BX

N114BX Switchcraft CONN JACK STEREO 6.35MM PNL MNT — это разъем для соединения аудиоустройств. Основные параметры:

  • Тип разъема: стереоразъем (stereo jack)
  • Номинальный диаметр: 6.35 мм (1/4")
  • Количество контактов: 2 (для левого и правого канала)
  • Монтаж: панельная монтажка (panel mount)

Плюсы:

  • Устойчивость к истиранию и механическим воздействиям благодаря прочной конструкции
  • Хорошая проводимость сигнала благодаря качественным материалам
  • Удобство установки и подключения

Минусы:

  • Занимает место на панели при установке
  • Необходимость точной сверления отверстий для монтажа

Общее назначение:

  • Подключение аудиоустройств, таких как акустические системы, динамики, микрофоны, гитары и других источников звука
  • Передача аудиосигналов между различными устройствами

Применяется в:

  • Музыкальных аппаратах
  • Профессиональном оборудовании звукозаписи
  • Домашних аудиосистемах
  • Инструментах для музыкальных исполнителей
Выбрано: Показать

Характеристики N114BX

  • Package
    Bulk
  • Тип коннектора
    Phone Jack
  • Тип соединителя
    Female
  • Сигнальные линии
    Stereo (3 Conductor, TRS)
  • Диаметр, соответствующий отраслевым стандартам
    6.35mm (0.250", 1/4") - Headphone
  • Диаметр
    0.250" (6.35mm)
  • Количество контактов
    3 Conductors, 5 Contacts
  • Встроенные переключатели
    Two Switches
  • Вид монтажа
    Panel Mount, Through Hole
  • Тип вывода
    Solder Eyelet(s)
  • Экранирование
    Unshielded
  • Особенности
    Mounting Hardware, Thread Lock
  • Рабочая температура
    -20°C ~ 65°C
  • Нормальное напряжение
    48VDC
  • Current Rating (Amps)
    250 mA
  • Contact Material - Plating
    Tin
  • Body Color
    Black
  • Комплектность
    3 pcs - 1 Connector, 1 Nut, 1 Washer
  • Материал корпуса
    Polyester, Glass Filled
  • Материал контактов
    Brass
  • Размер отверстия в панели
    0.375" (9.52mm)
  • Размер резьбы
    3/8"-32

Техническая документация

 N114BX.pdf
pdf. 0 kb
  • 1183 шт
    3-6 недель
  • Количество
    Цена
  • 1
    1 125 ₽
  • 10
    1 065 ₽
  • 25
    1 034 ₽
  • 50
    839 ₽
  • 500
    711 ₽

Кешбэк 1 балл
