Каталог
Разъемы, Соединители
Прямоугольные разъемы - Гнезда на плату, тип "Папа"
PBC25DAAN
  • В избранное
  • В сравнение

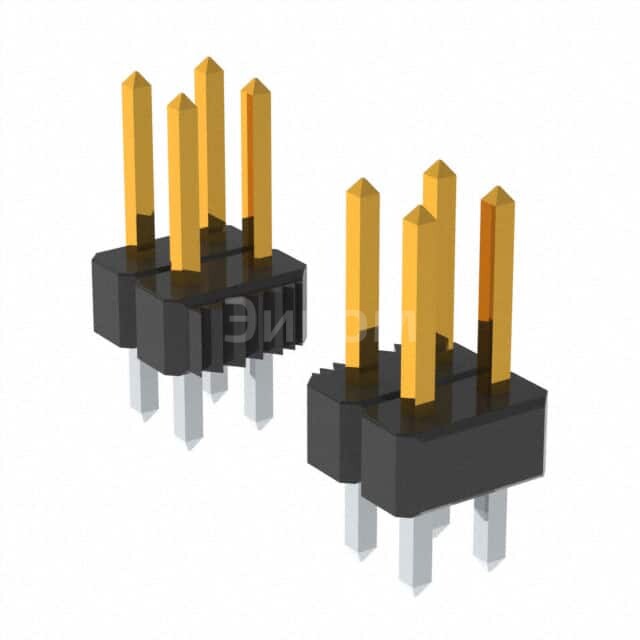

PBC25DAAN

PBC25DAAN

PBC25DAAN
;
PBC25DAAN

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    Sullins Connector Solutions
  • Артикул:
    PBC25DAAN
  • Описание:
    CONN HEADER VERT 50POS 2.54MMВсе характеристики

Минимальная цена PBC25DAAN при покупке от 1 шт 487.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить PBC25DAAN с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание PBC25DAAN

PBC25DAAN Sullins Connector Solutions CONN HEADER VERT 50POS 2.54MM

  • Основные параметры:
    • Количество позиций: 50
    • Ширина контактов: 2.54 мм (100mil)
    • Тип разъема: вертикальный (VERT)
  • Плюсы:
    • Высокая вместимость и гибкость в дизайне.
    • Удобство установки и демонтажа.
    • Стабильная работа даже при высокой нагрузке.
  • Минусы:
    • Высокая стоимость по сравнению с менее сложными разъемами.
    • Занимает больше места на плате из-за большого количества контактов.
  • Общее назначение:
    • Подключение и передача сигналов и данных в электронных устройствах.
    • Соединение различных компонентов в системах управления и промышленных приборах.
  • Применение:
    • Автомобильные системы управления двигателем.
    • Промышленное оборудование.
    • Электронные устройства для тестирования и диагностики.
Выбрано: Показать

Характеристики PBC25DAAN

  • Тип коннектора
    Header, Breakaway
  • Тип контактов
    Male Pin
  • Шаг для ответной части
    0.100" (2.54mm)
  • Количество позиций
    50
  • Количество рядов
    2
  • Row Spacing - Mating
    0.100" (2.54mm)
  • Число установленных контактов
    All
  • Стиль
    Board to Board or Cable
  • Shrouding
    Unshrouded
  • Вид монтажа
    Through Hole
  • Тип вывода
    Solder
  • Тип соединения
    Push-Pull
  • Contact Length - Mating
    0.230" (5.84mm)
  • Contact Length - Post
    0.120" (3.05mm)
  • Overall Contact Length
    0.450" (11.43mm)
  • Insulation Height
    0.100" (2.54mm)
  • Contact Shape
    Square
  • Покрытие контактов ответной части
    Gold
  • Толщина покрытия ответной части
    10.0µin (0.25µm)
  • Покрытие контактов для пайки в плату
    Tin
  • Материал контактов
    Phosphor Bronze
  • Insulation Material
    Polybutylene Terephthalate (PBT)
  • Рабочая температура
    -65°C ~ 125°C
  • Класс воспламеняемости материала
    UL94 V-0
  • Цвет изоляции
    Black
  • Current Rating (Amps)
    3A
  • Толщина покрытия контактов для пайки
    100.0µin (2.54µm)
  • Base Product Number
    PBC25

Техническая документация

 PBC25DAAN.pdf
pdf. 0 kb
  • 460 шт
    3-6 недель
  • Количество
    Цена
  • 1
    487 ₽
  • 10
    414 ₽
  • 100
    352 ₽
  • 500
    314 ₽
  • 1000
    299 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

  • В избранное
  • В сравнение
  • Производитель:
    Sullins Connector Solutions
  • Артикул:
    PBC25DAAN
  • Описание:
    CONN HEADER VERT 50POS 2.54MMВсе характеристики

Минимальная цена PBC25DAAN при покупке от 1 шт 487.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить PBC25DAAN с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание PBC25DAAN

PBC25DAAN Sullins Connector Solutions CONN HEADER VERT 50POS 2.54MM

  • Основные параметры:
    • Количество позиций: 50
    • Ширина контактов: 2.54 мм (100mil)
    • Тип разъема: вертикальный (VERT)
  • Плюсы:
    • Высокая вместимость и гибкость в дизайне.
    • Удобство установки и демонтажа.
    • Стабильная работа даже при высокой нагрузке.
  • Минусы:
    • Высокая стоимость по сравнению с менее сложными разъемами.
    • Занимает больше места на плате из-за большого количества контактов.
  • Общее назначение:
    • Подключение и передача сигналов и данных в электронных устройствах.
    • Соединение различных компонентов в системах управления и промышленных приборах.
  • Применение:
    • Автомобильные системы управления двигателем.
    • Промышленное оборудование.
    • Электронные устройства для тестирования и диагностики.
Выбрано: Показать

Характеристики PBC25DAAN

  • Тип коннектора
    Header, Breakaway
  • Тип контактов
    Male Pin
  • Шаг для ответной части
    0.100" (2.54mm)
  • Количество позиций
    50
  • Количество рядов
    2
  • Row Spacing - Mating
    0.100" (2.54mm)
  • Число установленных контактов
    All
  • Стиль
    Board to Board or Cable
  • Shrouding
    Unshrouded
  • Вид монтажа
    Through Hole
  • Тип вывода
    Solder
  • Тип соединения
    Push-Pull
  • Contact Length - Mating
    0.230" (5.84mm)
  • Contact Length - Post
    0.120" (3.05mm)
  • Overall Contact Length
    0.450" (11.43mm)
  • Insulation Height
    0.100" (2.54mm)
  • Contact Shape
    Square
  • Покрытие контактов ответной части
    Gold
  • Толщина покрытия ответной части
    10.0µin (0.25µm)
  • Покрытие контактов для пайки в плату
    Tin
  • Материал контактов
    Phosphor Bronze
  • Insulation Material
    Polybutylene Terephthalate (PBT)
  • Рабочая температура
    -65°C ~ 125°C
  • Класс воспламеняемости материала
    UL94 V-0
  • Цвет изоляции
    Black
  • Current Rating (Amps)
    3A
  • Толщина покрытия контактов для пайки
    100.0µin (2.54µm)
  • Base Product Number
    PBC25

Техническая документация

 PBC25DAAN.pdf
pdf. 0 kb
