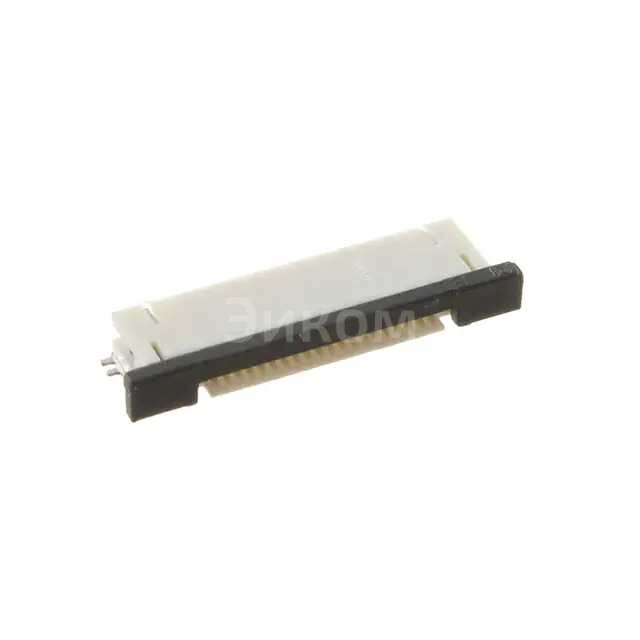

PCA-2FA-10-HL-3

PCA-2FA-10-HL-3

PCA-2FA-10-HL-3
;
PCA-2FA-10-HL-3

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.

Минимальная цена PCA-2FA-10-HL-3 при покупке от 1 шт 0.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить PCA-2FA-10-HL-3 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание PCA-2FA-10-HL-3

PCA-2FA-10-HL-3 Adam Tech FPC/FFC CONNECTOR, ZIF TYPE, 1MM

  • Основные параметры:
    • FPC/FFC (Flexible Printed Circuit/Flexible Flat Cable) соединитель
    • ZIF (Zero Insertion Force) тип
    • Шаг контактов: 1 мм
    • Количество рядов: 2
    • Количество контактов: 10
    • Материал: металлический
  • Плюсы:
    • Низкое усилие вставки, что упрощает процесс подключения
    • Высокая надежность и долговечность за счет ZIF технологии
    • Малый размер и легкость монтажа
    • Подходит для компактных устройств с ограниченным пространством
  • Минусы:
    • Необходимость точной установки для предотвращения повреждения контактов
    • Стоимость может быть выше по сравнению с обычными FPC/FFC соединителями
  • Общее назначение:
    • Подключение гибкой плёнчатой проводки к жесткой печатной плате
    • Использование в цифровых устройствах, где требуется компактное и надёжное соединение между гибкими и жёсткими элементами
  • В каких устройствах применяется:
    • Мобильные телефоны и смартфоны
    • Ноутбуки и планшеты
    • Умные часы и другие носимые устройства
    • Телевизоры и мониторы
    • Принтеры и другие офисные устройства
Выбрано: Показать

Характеристики PCA-2FA-10-HL-3

  • Package
    Tube
  • Тип шлейфа
    FFC, FPC
  • Вид монтажа
    Surface Mount, Right Angle
  • Тип соединителя/контакта
    Contacts, Bottom
  • Количество позиций
    10
  • Шаг
    0.039" (1.00mm)
  • Тип вывода
    Solder
  • Толщина шлейфа
    0.30mm
  • Высота над платой
    0.091" (2.30mm)
  • Запорное устройство
    Slide Lock
  • Тип кабельного наконечника
    Straight
  • Материал контактов
    Phosphor Bronze
  • Покрытие контактов
    Tin
  • Материал корпуса
    Thermoplastic
  • Материал привода
    Thermoplastic
  • Особенности
    Solder Retention, Zero Insertion Force (ZIF)
  • Рабочая температура
    -25°C ~ 85°C
  • Класс воспламеняемости материала
    UL94 V-0
  • Current Rating (Amps)
    0.5A
  • Цвет корпуса
    Natural
  • Тип подсветки, цвет
    Black
  • Base Product Number
    PCA-2FA

Техническая документация

PCA-2FA-10-HL-3.pdf
pdf. 0 kb
  • по запросу

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

Минимальная цена PCA-2FA-10-HL-3 при покупке от 1 шт 0.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить PCA-2FA-10-HL-3 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание PCA-2FA-10-HL-3

PCA-2FA-10-HL-3 Adam Tech FPC/FFC CONNECTOR, ZIF TYPE, 1MM

  • Основные параметры:
    • FPC/FFC (Flexible Printed Circuit/Flexible Flat Cable) соединитель
    • ZIF (Zero Insertion Force) тип
    • Шаг контактов: 1 мм
    • Количество рядов: 2
    • Количество контактов: 10
    • Материал: металлический
  • Плюсы:
    • Низкое усилие вставки, что упрощает процесс подключения
    • Высокая надежность и долговечность за счет ZIF технологии
    • Малый размер и легкость монтажа
    • Подходит для компактных устройств с ограниченным пространством
  • Минусы:
    • Необходимость точной установки для предотвращения повреждения контактов
    • Стоимость может быть выше по сравнению с обычными FPC/FFC соединителями
  • Общее назначение:
    • Подключение гибкой плёнчатой проводки к жесткой печатной плате
    • Использование в цифровых устройствах, где требуется компактное и надёжное соединение между гибкими и жёсткими элементами
  • В каких устройствах применяется:
    • Мобильные телефоны и смартфоны
    • Ноутбуки и планшеты
    • Умные часы и другие носимые устройства
    • Телевизоры и мониторы
    • Принтеры и другие офисные устройства
Выбрано: Показать

Характеристики PCA-2FA-10-HL-3

  • Package
    Tube
  • Тип шлейфа
    FFC, FPC
  • Вид монтажа
    Surface Mount, Right Angle
  • Тип соединителя/контакта
    Contacts, Bottom
  • Количество позиций
    10
  • Шаг
    0.039" (1.00mm)
  • Тип вывода
    Solder
  • Толщина шлейфа
    0.30mm
  • Высота над платой
    0.091" (2.30mm)
  • Запорное устройство
    Slide Lock
  • Тип кабельного наконечника
    Straight
  • Материал контактов
    Phosphor Bronze
  • Покрытие контактов
    Tin
  • Материал корпуса
    Thermoplastic
  • Материал привода
    Thermoplastic
  • Особенности
    Solder Retention, Zero Insertion Force (ZIF)
  • Рабочая температура
    -25°C ~ 85°C
  • Класс воспламеняемости материала
    UL94 V-0
  • Current Rating (Amps)
    0.5A
  • Цвет корпуса
    Natural
  • Тип подсветки, цвет
    Black
  • Base Product Number
    PCA-2FA

Техническая документация

PCA-2FA-10-HL-3.pdf
pdf. 0 kb
