SSW-139-02-S-D-RA

SSW-139-02-S-D-RA

SSW-139-02-S-D-RA
;
SSW-139-02-S-D-RA

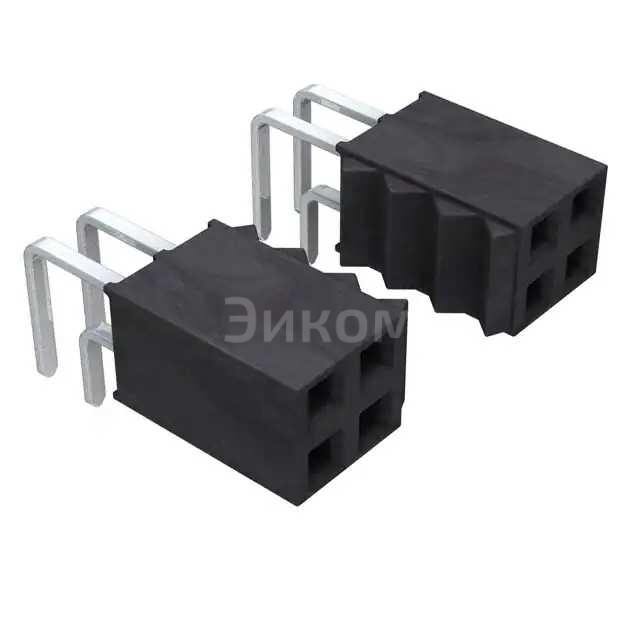

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.

Минимальная цена SSW-139-02-S-D-RA при покупке от 1 шт 0.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить SSW-139-02-S-D-RA с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание SSW-139-02-S-D-RA

SSW-139-02-S-D-RA — это тип разъема от компании Samtec Inc., предназначенный для соединения с платой печатного цепи (PCB). Основные параметры:

  • Количество положений (Positions): 78
  • Тип контактов: GOLD (Золото)
  • Тип подключения: R/A (Right Angle, прямой угол)
  • Назначение: Соединение между платами печатного цепи или между платой и другим компонентом

Плюсы:

  • Высокая надежность и долговечность благодаря использованию золотых контактов
  • Угол 90 градусов обеспечивает удобство установки и размещения на плате
  • Малый размер и компактность

Минусы:

  • Высокая стоимость по сравнению с разъемами из более дешевых материалов
  • Необходимость точной сборки из-за малого размера и высокой точности

Общее назначение: Используется для различных типов соединений на электронных платах, особенно в устройствах, требующих компактного дизайна и надежности.

В каких устройствах применяется:

  • Мобильные устройства (телефоны, планшеты)
  • Компьютерная периферия (модули памяти, карты расширения)
  • Автомобильные системы (автонавигация, мультимедиа)
  • Индустриальные устройства (робототехника, промышленное оборудование)
Выбрано: Показать

Характеристики SSW-139-02-S-D-RA

  • Package
    Bulk
  • Тип коннектора
    Receptacle
  • Тип контактов
    Forked
  • Стиль
    Board to Board or Cable
  • Количество позиций
    78
  • Число установленных контактов
    All
  • Шаг для ответной части
    0.100" (2.54mm)
  • Количество рядов
    2
  • Row Spacing - Mating
    0.100" (2.54mm)
  • Вид монтажа
    Through Hole, Right Angle
  • Тип вывода
    Solder
  • Тип соединения
    Push-Pull
  • Покрытие контактов ответной части
    Gold
  • Толщина покрытия ответной части
    30.0µin (0.76µm)
  • Цвет изоляции
    Black
  • Insulation Height
    0.195" (4.95mm)
  • Contact Length - Post
    0.100" (2.54mm)
  • Рабочая температура
    -55°C ~ 125°C
  • Класс воспламеняемости материала
    UL94 V-0
  • Покрытие контактов для пайки в плату
    Tin
  • Current Rating (Amps)
    4.7A per Contact
  • Insulation Material
    Liquid Crystal Polymer (LCP)
  • Contact Shape
    Square
  • Материал контактов
    Phosphor Bronze
  • Base Product Number
    SSW-139

Техническая документация

SSW-139-02-S-D-RA.pdf
