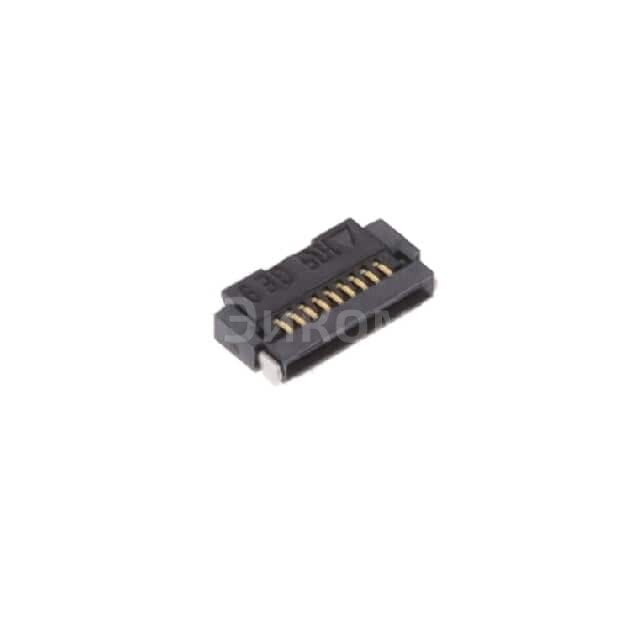

TF13BA-9S-0.4SH(800)

TF13BA-9S-0.4SH(800)

TF13BA-9S-0.4SH(800)
;
TF13BA-9S-0.4SH(800)

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.

Минимальная цена TF13BA-9S-0.4SH(800) при покупке от 1 шт 0.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить TF13BA-9S-0.4SH(800) с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание TF13BA-9S-0.4SH(800)

TF13BA-9S-0.4SH(800) Hirose Electric Co Ltd CONN FFC

  • Количество контактов: 9POS
  • Тип контактов: SMD (Surface Mount Device)
  • Размер контакта: 0.40 мм
  • Марка: Hirose Electric Co Ltd
  • Тип подключения: FFC (Flexible Flat Cable)

Основные параметры:

  • TF13BA: Серия разъема Hirose
  • -9S-: Номинальное число контактов
  • -0.4SH(800): Ширина контактной поверхности 0.4 мм, максимальная рабочая температура 80°C

Плюсы:

  • Малый размер и легкость в установке благодаря SMD технологии
  • Высокая надежность и долговечность
  • Легкость крепления и демонтажа
  • Устойчивость к истиранию и воздействию внешней среды

Минусы:

  • Низкий уровень изоляции по сравнению с традиционными разъемами
  • Не рекомендуется для высокоскоростных сигналов из-за ограниченного диапазона частот

Общее назначение:

  • Подключение гибких плоских кабелей (FFC)
  • Электронные устройства с ограниченным пространством
  • Системы с высокой плотностью разъемов

В каких устройствах применяется:

  • Мобильные устройства (телефоны, планшеты)
  • Игровые консоли
  • Электронные книги
  • Автомобильные системы
  • Промышленное оборудование
Выбрано: Показать

Характеристики TF13BA-9S-0.4SH(800)

  • Package
    Tape & Reel (TR)
  • Package
    Cut Tape (CT)
  • Package
    Digi-Reel®
  • Тип шлейфа
    FPC
  • Вид монтажа
    Surface Mount, Right Angle
  • Тип соединителя/контакта
    Contacts, Bottom
  • Количество позиций
    9
  • Шаг
    0.016" (0.40mm)
  • Тип вывода
    Solder
  • Толщина шлейфа
    0.20mm
  • Высота над платой
    0.035" (0.88mm)
  • Запорное устройство
    Flip Lock, Backlock
  • Тип кабельного наконечника
    Notched
  • Материал контактов
    Phosphor Bronze
  • Покрытие контактов
    Gold
  • Материал корпуса
    Liquid Crystal Polymer (LCP)
  • Материал привода
    Liquid Crystal Polymer (LCP)
  • Особенности
    Solder Retention, Zero Insertion Force (ZIF)
  • Номинальное напряжение
    50V
  • Рабочая температура
    -55°C ~ 85°C
  • Класс воспламеняемости материала
    UL94 V-0
  • Current Rating (Amps)
    0.5A
  • Толщина покрытия контактов
    1.97µin (0.050µm)
  • Цвет корпуса
    Black
  • Тип подсветки, цвет
    Black
  • Mating Cycles
    20
  • Base Product Number
    TF13

Техническая документация

TF13BA-9S-0.4SH(800).pdf
pdf. 0 kb
  • по запросу
