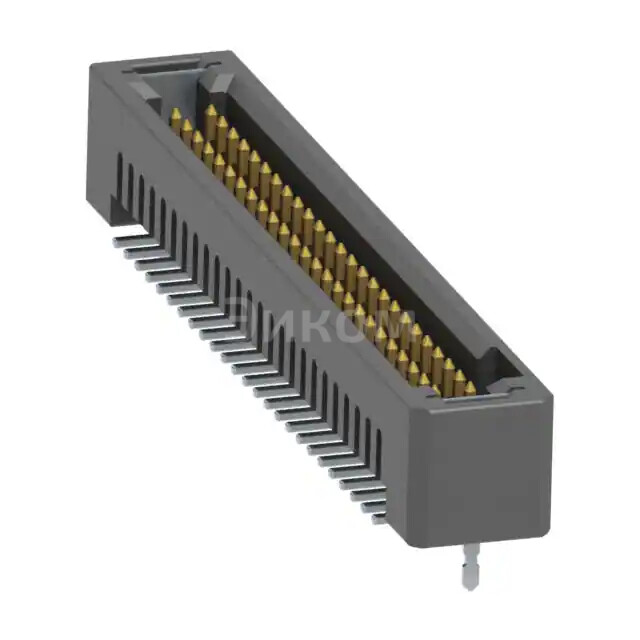

TFM-125-02-L-D-WT-K

TFM-125-02-L-D-WT-K

TFM-125-02-L-D-WT-K

;

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.

Производитель:
Samtec Inc.
Артикул:
TFM-125-02-L-D-WT-K
Описание:
CONN HEADER SMD 50POS 1.27MMВсе характеристики

Минимальная цена TFM-125-02-L-D-WT-K при покупке от 1 шт 3426.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить TFM-125-02-L-D-WT-K с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание TFM-125-02-L-D-WT-K

Основные параметры:

Производитель: Samtec Inc.
Тип разъема: Header (штыревой разъем)
Тип монтажа: SMD (Surface Mount Device - поверхностный монтаж)
Количество контактов: 50
Шаг контактов: 1.27 мм (0.050 дюйма)
Серия: TFM
Количество рядов: 2 (D - Dual row)
Особенности: WT (Wipe/Wipe termination - тип контакта, обеспечивающий надежное соединение), K (ключ поляризации/ориентации)
Материал контактов: Обычно медно-бериллиевый сплав или фосфористая бронза с золотым покрытием.
Материал изолятора: Высокотемпературный пластик, например, LCP (жидкокристаллический полимер).

Плюсы:

Высокая плотность контактов благодаря шагу 1.27 мм, что позволяет экономить место на печатной плате.
Надежное поверхностное крепление (SMD) для автоматизированной сборки.
Двухрядная конструкция обеспечивает большее количество контактов в компактном форм-факторе.
Наличие ключа (K) предотвращает неправильное подключение.
Высокое качество изготовления Samtec, известное своей надежностью.
Подходит для высокоскоростной передачи данных (зависит от конкретной реализации и длины трасс).
Тип контакта "Wipe/Wipe" обеспечивает хорошее электрическое соединение и устойчивость к вибрациям.

Минусы:

Малый шаг контактов (1.27 мм) требует высокой точности при монтаже и пайке.
Пайка вручную может быть затруднена из-за маленьких размеров.
Стоимость может быть выше по сравнению с разъемами с большим шагом.
Меньшая механическая прочность по сравнению с разъемами с большим шагом или сквозным монтажом.

Общее назначение:

Этот разъем предназначен для создания надежных, высокоплотных электрических соединений между печатными платами (плата-плата) или между платой и кабелем (при использовании соответствующей ответной части). Используется для передачи как цифровых, так и аналоговых сигналов, а также питания в компактных электронных устройствах.

В каких устройствах применяется:

Промышленная автоматика и оборудование.
Телекоммуникационное оборудование.
Медицинское оборудование.
Компьютерные периферийные устройства.
Встроенные системы (embedded systems).
Измерительное оборудование.
Военная и аэрокосмическая электроника (при условии соответствия специфическим требованиям).
Портативная электроника и устройства IoT.
