TMM-107-01-G-S-SM

TMM-107-01-G-S-SM

TMM-107-01-G-S-SM
;
TMM-107-01-G-S-SM

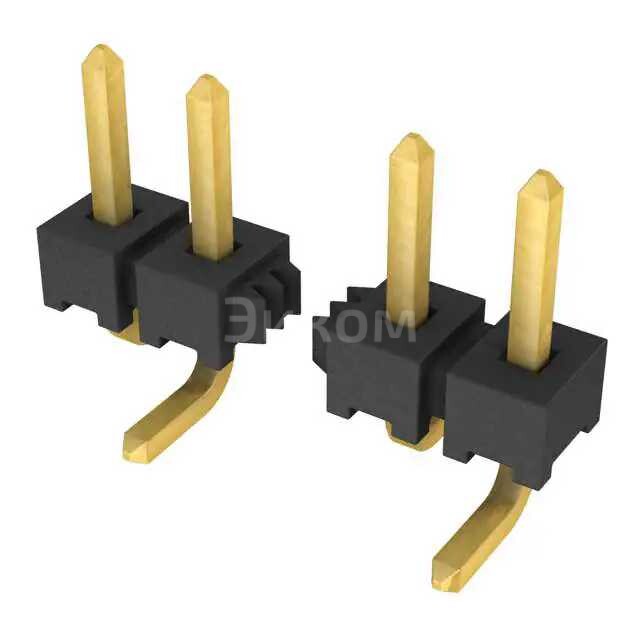

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.

Минимальная цена TMM-107-01-G-S-SM при покупке от 1 шт 0.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить TMM-107-01-G-S-SM с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание TMM-107-01-G-S-SM

TMM-107-01-G-S-SM Samtec Inc. CONN HEADER SMD 7POS 2MM — этоSurface Mount Technology (SMT) разъем для соединения печатных плат. Основные параметры:

  • Количество позиций (Positions): 7
  • Шаг между контактами (Pitch): 2 мм
  • Тип контактов: G (Gold)
  • Форма: Header (Разъем)
  • Тип монтажа: SMD (Surface Mount Device)

Плюсы:

  • Высокая надежность и долговечность благодаря использованию золота в контактах.
  • Малый размер и легкий монтаж на печатные платы с помощью SMT технологий.
  • Способность выдерживать высокие частоты и большие токи.
  • Экономичность в производстве из-за простоты монтажа.

Минусы:

  • Уязвимость к механическим повреждениям при неправильном монтаже.
  • Необходимость использования специализированного оборудования для монтажа.
  • Меньше доступен для ручного монтажа по сравнению с DIP-разъемами.

Общее назначение: Используется для соединения различных компонентов на печатных платах, таких как микросхемы, датчики, модули и другие электронные компоненты.

Применяется в:

  • Мобильных устройствах (смартфоны, планшеты).
  • Автомобильной электронике.
  • Производственных системах.
  • Игровых консолях и периферии.
  • Медицинской технике.
Выбрано: Показать

Характеристики TMM-107-01-G-S-SM

  • Package
    Bulk
  • Тип коннектора
    Header
  • Тип контактов
    Male Pin
  • Шаг для ответной части
    0.079" (2.00mm)
  • Количество позиций
    7
  • Количество рядов
    1
  • Число установленных контактов
    All
  • Стиль
    Board to Board or Cable
  • Shrouding
    Unshrouded
  • Вид монтажа
    Surface Mount
  • Тип вывода
    Solder
  • Тип соединения
    Push-Pull
  • Contact Length - Mating
    0.126" (3.20mm)
  • Insulation Height
    0.059" (1.50mm)
  • Contact Shape
    Square
  • Покрытие контактов ответной части
    Gold
  • Толщина покрытия ответной части
    20.0µin (0.51µm)
  • Покрытие контактов для пайки в плату
    Gold
  • Материал контактов
    Phosphor Bronze
  • Insulation Material
    Liquid Crystal Polymer (LCP)
  • Рабочая температура
    -55°C ~ 125°C
  • Класс воспламеняемости материала
    UL94 V-0
  • Цвет изоляции
    Black
  • Current Rating (Amps)
    3.2A per Contact
  • Толщина покрытия контактов для пайки
    3.00µin (0.076µm)
  • Base Product Number
    TMM-107

Техническая документация

TMM-107-01-G-S-SM.pdf
pdf. 0 kb
  • по запросу

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

Минимальная цена TMM-107-01-G-S-SM при покупке от 1 шт 0.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить TMM-107-01-G-S-SM с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание TMM-107-01-G-S-SM

TMM-107-01-G-S-SM Samtec Inc. CONN HEADER SMD 7POS 2MM — этоSurface Mount Technology (SMT) разъем для соединения печатных плат. Основные параметры:

  • Количество позиций (Positions): 7
  • Шаг между контактами (Pitch): 2 мм
  • Тип контактов: G (Gold)
  • Форма: Header (Разъем)
  • Тип монтажа: SMD (Surface Mount Device)

Плюсы:

  • Высокая надежность и долговечность благодаря использованию золота в контактах.
  • Малый размер и легкий монтаж на печатные платы с помощью SMT технологий.
  • Способность выдерживать высокие частоты и большие токи.
  • Экономичность в производстве из-за простоты монтажа.

Минусы:

  • Уязвимость к механическим повреждениям при неправильном монтаже.
  • Необходимость использования специализированного оборудования для монтажа.
  • Меньше доступен для ручного монтажа по сравнению с DIP-разъемами.

Общее назначение: Используется для соединения различных компонентов на печатных платах, таких как микросхемы, датчики, модули и другие электронные компоненты.

Применяется в:

  • Мобильных устройствах (смартфоны, планшеты).
  • Автомобильной электронике.
  • Производственных системах.
  • Игровых консолях и периферии.
  • Медицинской технике.
Выбрано: Показать

Характеристики TMM-107-01-G-S-SM

  • Package
    Bulk
  • Тип коннектора
    Header
  • Тип контактов
    Male Pin
  • Шаг для ответной части
    0.079" (2.00mm)
  • Количество позиций
    7
  • Количество рядов
    1
  • Число установленных контактов
    All
  • Стиль
    Board to Board or Cable
  • Shrouding
    Unshrouded
  • Вид монтажа
    Surface Mount
  • Тип вывода
    Solder
  • Тип соединения
    Push-Pull
  • Contact Length - Mating
    0.126" (3.20mm)
  • Insulation Height
    0.059" (1.50mm)
  • Contact Shape
    Square
  • Покрытие контактов ответной части
    Gold
  • Толщина покрытия ответной части
    20.0µin (0.51µm)
  • Покрытие контактов для пайки в плату
    Gold
  • Материал контактов
    Phosphor Bronze
  • Insulation Material
    Liquid Crystal Polymer (LCP)
  • Рабочая температура
    -55°C ~ 125°C
  • Класс воспламеняемости материала
    UL94 V-0
  • Цвет изоляции
    Black
  • Current Rating (Amps)
    3.2A per Contact
  • Толщина покрытия контактов для пайки
    3.00µin (0.076µm)
  • Base Product Number
    TMM-107

Техническая документация

TMM-107-01-G-S-SM.pdf
pdf. 0 kb
