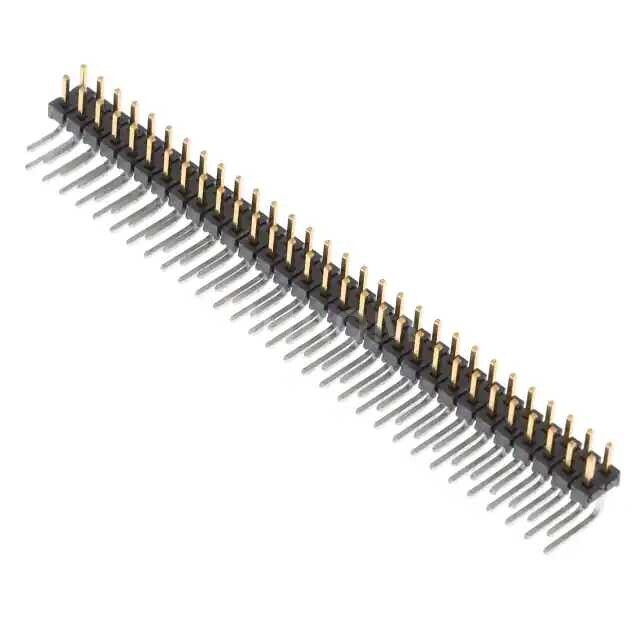

TMM-130-01-L-D-RA

TMM-130-01-L-D-RA от Samtec Inc. — это двухрядный штыревой разъем (терминальная полоса) с шагом 2 мм, предназначенный для поверхностного монтажа под прямым углом.

• Основные параметры:
  • Тип разъема: Штыревой разъем (терминальная полоса)
  • Шаг контактов: 2 мм
  • Количество контактов: 60 (30 на ряд, так как "130" означает 30 контактов на ряд, а "D" - двухрядный)
  • Ориентация: Прямой угол (RA - Right Angle)
  • Монтаж: Поверхностный монтаж (SMT)
  • Серия: TMM (высокопроизводительные разъемы Samtec)
  • Покрытие контактов: Золото на контакте, матовое олово на хвосте (L - Gold Flash on contact, Matte Tin on tail)
  • Материал изолятора: Черный жидкокристаллический полимер (LCP)
  • Рабочая температура: Обычно от -55°C до +125°C
  • Номинальный ток: Обычно до 2.9 А на контакт
  • Номинальное напряжение: Обычно до 250 В AC/DC
• Плюсы:
  • Высокая плотность контактов благодаря шагу 2 мм, что позволяет экономить место на печатной плате.
  • Надежное соединение: Покрытие золотом обеспечивает отличную проводимость и устойчивость к коррозии.
  • Прямоугольная ориентация: Идеально подходит для параллельного размещения плат или для вывода сигналов под углом к основной плате.
  • Поверхностный монтаж: Упрощает автоматизированный монтаж и позволяет размещать компоненты с обеих сторон платы.
  • Широкий диапазон рабочих температур: Подходит для различных промышленных применений.
  • Надежность Samtec: Известный производитель высококачественных разъемов.
• Минусы:
  • Стоимость: Разъемы Samtec, как правило, дороже по сравнению с менее специализированными аналогами.
  • Сложность монтажа: Поверхностный монтаж с малым шагом требует точного оборудования для пайки.
  • Механическая прочность: Может быть менее устойчив к сильным механическим нагрузкам по сравнению с разъемами для сквозного монтажа.
  • Ограниченная высота: Ориентация под прямым углом может создавать ограничения по высоте в некоторых корпусах.
• Общее назначение:

  Этот разъем предназначен для создания надежных и компактных электрических соединений между печатными платами или для подключения периферийных устройств к основной плате. Он используется в ситуациях, когда требуется высокая плотность контактов и монтаж под прямым углом.

• Применение в устройствах:
  • Промышленная автоматика и управление: В контроллерах, датчиках, исполнительных механизмах.
  • Телекоммуникационное оборудование: В сетевых маршрутизаторах, коммутаторах, базовых станциях.
  • Медицинское оборудование: В диагностических приборах, мониторах пациентов.
  • Компьютерная техника: В материнских платах, платах расширения, встраиваемых системах.
  • Измерительное оборудование: В осциллографах, мультиметрах, анализаторах спектра.
  • Автомобильная электроника: В системах управления двигателем, информационно-развлекательных системах.
