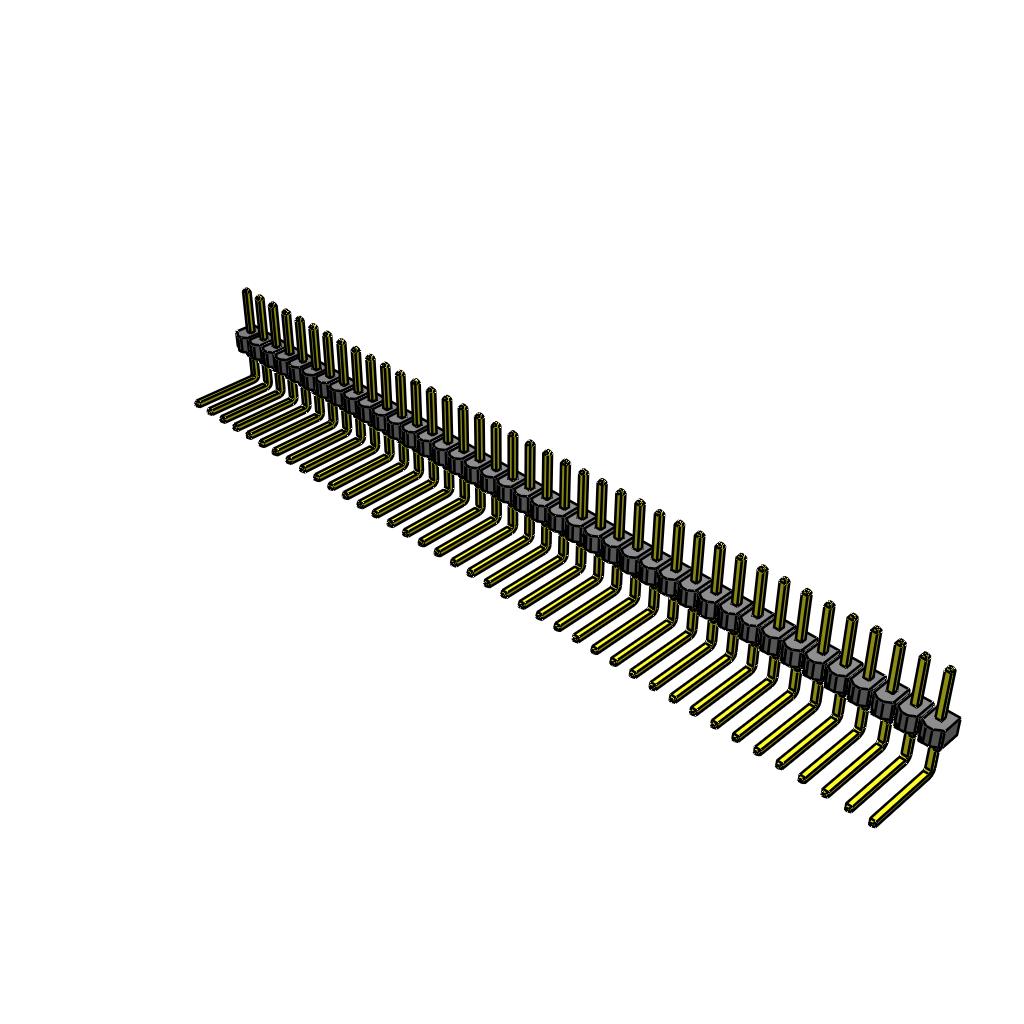

TSW-140-10-T-S-RE

Основные параметры:

• Тип разъема: Штыревой разъем (Header)
• Шаг контактов: 0.100" (2.54 мм)
• Количество контактов: 40
• Количество рядов: Однорядный (Single Row)
• Ориентация: Прямой (Straight)
• Монтаж: Сквозной монтаж (Through-hole)
• Покрытие контактов: Олово (Tin)
• Материал изолятора: Черный жидкокристаллический полимер (LCP)
• Рабочая температура: От -55°C до +125°C
• Ток на контакт: До 3 А
• Напряжение: До 500 В переменного тока

Плюсы:

• Надежное соединение благодаря сквозному монтажу.
• Стандартный шаг 2.54 мм, обеспечивающий совместимость с широким спектром компонентов и макетных плат.
• Высокое количество контактов (40), подходящее для сложных схем.
• Простота пайки и монтажа.
• Доступная цена.
• Широкий диапазон рабочих температур.

Минусы:

• Относительно большой размер по сравнению с разъемами с меньшим шагом.
• Отсутствие механизмов фиксации (защелок), что может привести к случайному отсоединению в условиях вибрации или динамических нагрузок.
• Ограниченная устойчивость к воздействию агрессивных сред из-за оловянного покрытия контактов.
• Не подходит для высокочастотных приложений без дополнительной экранировки.

Общее назначение:

TSW-140-10-T-S-RE предназначен для создания временных или постоянных электрических соединений между печатными платами, модулями, кабелями и периферийными устройствами. Он используется в качестве интерфейса для передачи сигналов данных, питания и управления в различных электронных системах.

В каких устройствах применяется:

• Отладочные платы и макетные платы (например, Arduino, Raspberry Pi)
• Микроконтроллеры и встраиваемые системы
• Промышленное оборудование и автоматизация
• Тестовое и измерительное оборудование
• Потребительская электроника (например, аудио/видео аппаратура, бытовая техника)
• Компьютерная периферия
• Модули расширения и дочерние платы
