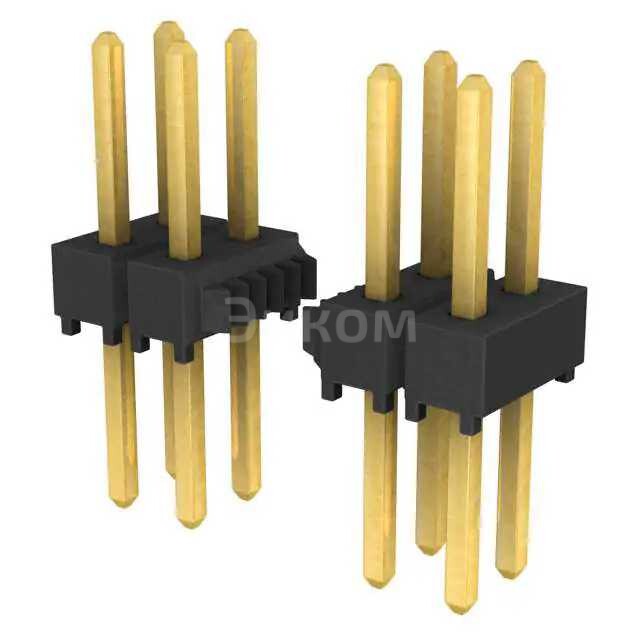

TSW-150-09-G-D

TSW-150-09-G-D

TSW-150-09-G-D
;
TSW-150-09-G-D

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.

Минимальная цена TSW-150-09-G-D при покупке от 1 шт 0.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить TSW-150-09-G-D с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание TSW-150-09-G-D

TSW-150-09-G-D Samtec Inc. CONN HEADER VERT 100POS 2.54MM

  • Основные параметры:
    • Тип: Вертикальный разъем
    • Количество контактов: 100
    • Шаг контактов: 2.54 мм (0.1 дюйма)
    • Производитель: Samtec Inc.
  • Плюсы:
    • Высокая плотность соединения благодаря большому количеству контактов
    • Устойчивость к механическим нагрузкам из-за вертикального расположения контактов
    • Легкость установки и демонтажа
    • Надежное электрическое соединение
  • Минусы:
    • Высокая стоимость по сравнению с менее сложными разъемами
    • Занимает больше места на плате из-за большого количества контактов
  • Общее назначение:
    • Передача данных и сигнализации
    • Питание устройств
    • Соединение различных компонентов в электронных системах
  • Применение:
    • Мобильные устройства
    • Компьютеры и серверы
    • Индустриальные контроллеры
    • Автомобильная электроника
Выбрано: Показать

Характеристики TSW-150-09-G-D

  • Package
    Bulk
  • Тип коннектора
    Header
  • Тип контактов
    Male Pin
  • Шаг для ответной части
    0.100" (2.54mm)
  • Количество позиций
    100
  • Количество рядов
    2
  • Row Spacing - Mating
    0.100" (2.54mm)
  • Число установленных контактов
    All
  • Стиль
    Board to Board or Cable
  • Shrouding
    Unshrouded
  • Вид монтажа
    Through Hole
  • Тип вывода
    Solder
  • Тип соединения
    Push-Pull
  • Contact Length - Mating
    0.230" (5.84mm)
  • Contact Length - Post
    0.400" (10.16mm)
  • Overall Contact Length
    0.730" (18.54mm)
  • Insulation Height
    0.100" (2.54mm)
  • Contact Shape
    Square
  • Покрытие контактов ответной части
    Gold
  • Толщина покрытия ответной части
    10.0µin (0.25µm)
  • Покрытие контактов для пайки в плату
    Gold
  • Материал контактов
    Phosphor Bronze
  • Insulation Material
    Polybutylene Terephthalate (PBT)
  • Рабочая температура
    -55°C ~ 125°C
  • Класс воспламеняемости материала
    UL94 V-0
  • Цвет изоляции
    Black
  • Толщина покрытия контактов для пайки
    3.00µin (0.076µm)
  • Base Product Number
    TSW-150

Техническая документация

TSW-150-09-G-D.pdf
pdf. 0 kb
  • по запросу
