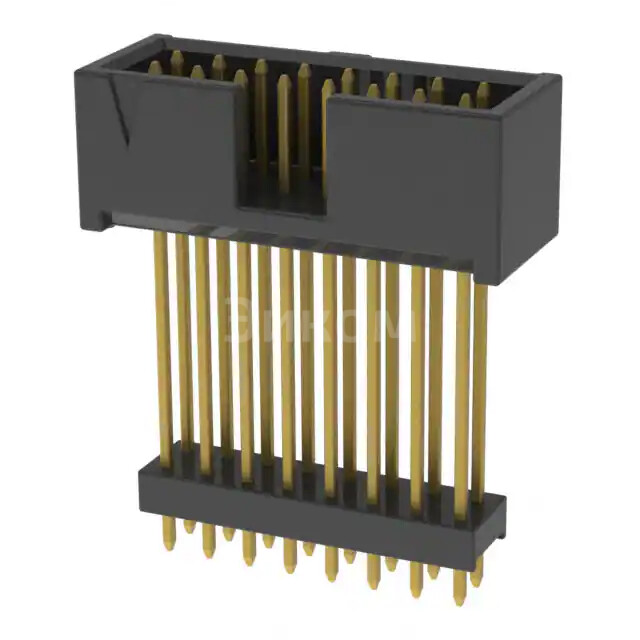

ZSS-108-06-G-D-1039

Основные параметры:

• Тип разъема: Header (штыревой разъем)
• Шаг контактов: 0.100" (2.54 мм)
• Количество позиций (контактов): 16
• Ряды: 2 (D в обозначении ZSS-108-06-G-D-1039 указывает на двухрядный разъем)
• Длина вывода: 0.1039" (2.64 мм) - это длина вывода для пайки в плату (tail length), что подразумевает сквозной монтаж (through-hole)
• Ориентация: Прямой (прямоугольный)
• Покрытие контактов: Золото (G в обозначении ZSS-108-06-G-D-1039)
• Серия: ZSS (Samtec ZSS Series)

Плюсы:

• Надежное соединение благодаря золотому покрытию контактов, что обеспечивает хорошую проводимость и коррозионную стойкость.
• Стандартный шаг 2.54 мм (0.100") позволяет использовать его с широким спектром прототипных плат, макетных плат и других стандартных компонентов.
• Двухрядная конструкция увеличивает плотность контактов при относительно небольших габаритах.
• Сквозной монтаж (through-hole) обеспечивает прочное механическое крепление к печатной плате, что важно для приложений с вибрацией или механическими нагрузками.
• Широкий температурный диапазон эксплуатации.
• Доступность различных вариантов длины выводов и покрытий для оптимизации под конкретные требования.

Минусы:

• Сквозной монтаж занимает больше места на плате по сравнению с поверхностным монтажом (SMT).
• Процесс пайки может быть более трудоемким, чем для SMT-компонентов, особенно при ручной пайке.
• Относительно большие габариты по сравнению с более компактными разъемами с меньшим шагом.
• Не подходит для высокоскоростных приложений без дополнительного экранирования или специализированной конструкции.

Общее назначение:

ZSS-108-06-G-D-1039 предназначен для использования в качестве универсального межплатного или кабельного соединителя, обеспечивающего передачу сигналов и питания. Он часто используется для создания модульных систем, подключения периферийных устройств, расширения функциональности электронных плат, а также для отладки и прототипирования.

В каких устройствах применяется:

• Прототипные и макетные платы (например, Arduino, Raspberry Pi, другие отладочные платы)
• Промышленная автоматика и оборудование
• Системы управления и контроля
• Измерительное оборудование
• Телекоммуникационное оборудование
• Компьютерная периферия
• Встраиваемые системы
• Бытовая электроника (где требуется модульность или возможность расширения)
• Медицинское оборудование (некритичные узлы)
