Каталог
Разъемы
Прямоугольные соединители
ZSS-116-05-G-D-915
  • В избранное
  • В сравнение

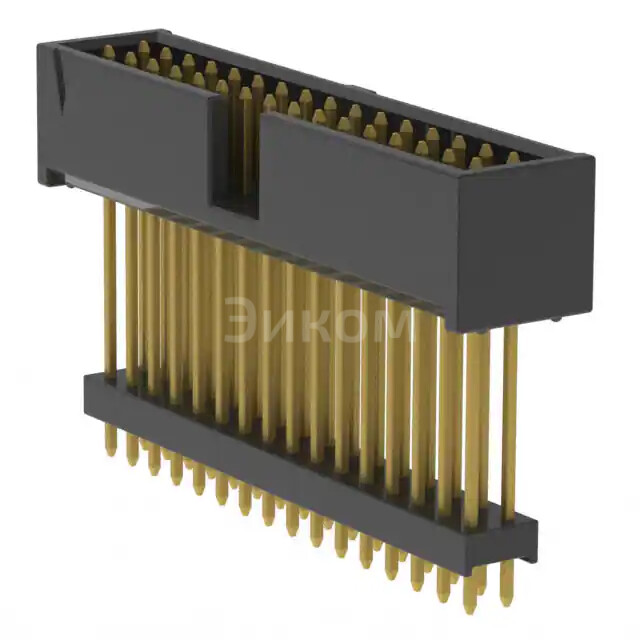

ZSS-116-05-G-D-915

ZSS-116-05-G-D-915

ZSS-116-05-G-D-915
;
ZSS-116-05-G-D-915

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    Samtec Inc.
  • Артикул:
    ZSS-116-05-G-D-915
  • Описание:
    CONN HDR .100" 32POSВсе характеристики

Минимальная цена ZSS-116-05-G-D-915 при покупке от 1 шт 1076.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить ZSS-116-05-G-D-915 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание ZSS-116-05-G-D-915

Разрешенные ТОЛЬКО теги:

,

    ,
  • , .

    • Основные параметры:
      • Маркировка: ZSS-116-05-G-D-915
      • Производитель: Samtec Inc.
      • Тип: CONN HDR (Горизонтальная шина разъема)
      • Ширина: .100"
      • Количество контактов: 32POS
    • Плюсы:
      • Высокая плотность соединения
      • Стабильное электрическое соединение
      • Долговечность и надежность
      • Подходит для высокоскоростных сигналов
    • Минусы:
      • Высокая стоимость по сравнению с другими типами разъемов
      • Требует точной сборки и установки
      • Не подходит для больших объемов тепла
    • Общее назначение:
      • Используется для передачи данных и сигналов в различных приложениях
      • Подходит для высокоскоростных и высокочастотных приложений
      • Используется в системах управления, коммутационном оборудовании, серверах и других устройствах
    • В каких устройствах применяется:
      • Коммутационное оборудование
      • Серверы и системы хранения данных
      • Программно-аппаратные системы управления
      • Электронные системы автомобилей
Выбрано: Показать

Характеристики ZSS-116-05-G-D-915

  • Package
    Bulk
  • Тип коннектора
    Header, Elevated
  • Тип контактов
    Male Pin
  • Шаг для ответной части
    0.100" (2.54mm)
  • Количество позиций
    32
  • Количество рядов
    2
  • Row Spacing - Mating
    0.100" (2.54mm)
  • Число установленных контактов
    All
  • Стиль
    Board to Board or Cable
  • Shrouding
    Shrouded - 4 Wall
  • Вид монтажа
    Through Hole
  • Тип вывода
    Solder
  • Тип соединения
    Push-Pull
  • Contact Length - Mating
    0.250" (6.35mm)
  • Contact Length - Post
    0.115" (2.92mm)
  • Overall Contact Length
    1.030" (26.16mm)
  • Insulation Height
    0.915" (23.24mm)
  • Contact Shape
    Square
  • Покрытие контактов ответной части
    Gold
  • Толщина покрытия ответной части
    10.0µin (0.25µm)
  • Покрытие контактов для пайки в плату
    Gold
  • Материал контактов
    Phosphor Bronze
  • Insulation Material
    Polyester, Glass Filled
  • Особенности
    Keying Slot
  • Рабочая температура
    -55°C ~ 125°C
  • Класс воспламеняемости материала
    UL94 V-0
  • Цвет изоляции
    Black
  • Current Rating (Amps)
    3A
  • Толщина покрытия контактов для пайки
    3.00µin (0.076µm)
  • Base Product Number
    ZSS-116

Техническая документация

 ZSS-116-05-G-D-915.pdf
pdf. 0 kb
  • 89 шт
    3-6 недель
  • Количество
    Цена
  • 1
    1 076 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

  • В избранное
  • В сравнение
  • Производитель:
    Samtec Inc.
  • Артикул:
    ZSS-116-05-G-D-915
  • Описание:
    CONN HDR .100" 32POSВсе характеристики

Минимальная цена ZSS-116-05-G-D-915 при покупке от 1 шт 1076.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить ZSS-116-05-G-D-915 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание ZSS-116-05-G-D-915

Разрешенные ТОЛЬКО теги:

,

    ,
  • , .

    • Основные параметры:
      • Маркировка: ZSS-116-05-G-D-915
      • Производитель: Samtec Inc.
      • Тип: CONN HDR (Горизонтальная шина разъема)
      • Ширина: .100"
      • Количество контактов: 32POS
    • Плюсы:
      • Высокая плотность соединения
      • Стабильное электрическое соединение
      • Долговечность и надежность
      • Подходит для высокоскоростных сигналов
    • Минусы:
      • Высокая стоимость по сравнению с другими типами разъемов
      • Требует точной сборки и установки
      • Не подходит для больших объемов тепла
    • Общее назначение:
      • Используется для передачи данных и сигналов в различных приложениях
      • Подходит для высокоскоростных и высокочастотных приложений
      • Используется в системах управления, коммутационном оборудовании, серверах и других устройствах
    • В каких устройствах применяется:
      • Коммутационное оборудование
      • Серверы и системы хранения данных
      • Программно-аппаратные системы управления
      • Электронные системы автомобилей
Выбрано: Показать

Характеристики ZSS-116-05-G-D-915

  • Package
    Bulk
  • Тип коннектора
    Header, Elevated
  • Тип контактов
    Male Pin
  • Шаг для ответной части
    0.100" (2.54mm)
  • Количество позиций
    32
  • Количество рядов
    2
  • Row Spacing - Mating
    0.100" (2.54mm)
  • Число установленных контактов
    All
  • Стиль
    Board to Board or Cable
  • Shrouding
    Shrouded - 4 Wall
  • Вид монтажа
    Through Hole
  • Тип вывода
    Solder
  • Тип соединения
    Push-Pull
  • Contact Length - Mating
    0.250" (6.35mm)
  • Contact Length - Post
    0.115" (2.92mm)
  • Overall Contact Length
    1.030" (26.16mm)
  • Insulation Height
    0.915" (23.24mm)
  • Contact Shape
    Square
  • Покрытие контактов ответной части
    Gold
  • Толщина покрытия ответной части
    10.0µin (0.25µm)
  • Покрытие контактов для пайки в плату
    Gold
  • Материал контактов
    Phosphor Bronze
  • Insulation Material
    Polyester, Glass Filled
  • Особенности
    Keying Slot
  • Рабочая температура
    -55°C ~ 125°C
  • Класс воспламеняемости материала
    UL94 V-0
  • Цвет изоляции
    Black
  • Current Rating (Amps)
    3A
  • Толщина покрытия контактов для пайки
    3.00µin (0.076µm)
  • Base Product Number
    ZSS-116

Техническая документация

 ZSS-116-05-G-D-915.pdf
pdf. 0 kb
