Кварцевые резонаторы 25 Мгц

Кварцевый резонатор 25 МГц – это устройство, предназначенное для формирования стабильной частоты колебаний. Он является пассивным компонентом, широко используемым в электронных схемах благодаря своей высокой точности и стабильности работы.

Основное назначение кварцевых резонаторов 25 МНЦ заключается в синхронизации работы микроконтроллеров, процессоров и других цифровых устройств, а также в обеспечении точности передачи сигналов в радиосвязи.

Использование данных устройств актуально в следующем оборудовании:

1. Микропроцессоры и микроконтроллеры.
2. Телекоммуникационное оборудование – мобильные телефоны, Wi-Fi роутеры, радиоприемники и передатчики сигналов и др.
3. Бытовая электроника – телевизоры, DVD-плееры, музыкальные центры и др.
4. Системы GPS и радиосвязи.

При выборе кварцевых резонаторов 25 МГц необходимо учитывать несколько ключевых критериев: номинальная частота, допустимая погрешность, температурная стабильность, размер и форма.

Основные параметры:

• Частота: 25 МГц – стандартная частота для большинства приложений.
• Температурный коэффициент – указывает, как частота резонатора изменяется с изменением температуры. Это важно для обеспечения стабильности работы в различных условиях.
• Качество фактора (Q) – чем выше Q, тем меньше потерь энергии и тем стабильнее частота.
• Размеры – размеры резонатора могут варьироваться в зависимости от его конструкции и назначения.

Преимущества:

• Высокая точность.
• Стабильность работы.
• Многолетний срок службы.
• Универсальность использования.

Кварцевые резонаторы 25 МГц: Сердцебиение современной электроники

В мире электроники, где каждая наносекунда на счету, именно кварцевые резонаторы на 25 МГц задают тот безупречный ритм, который позволяет устройствам работать слаженно и предсказуемо. Этот конкретный частотный номинал не является случайным — он представляет собой идеальный баланс между стабильностью, стоимостью и широкой областью применения, став своего рода промышленным стандартом для множества цифровых систем. Представьте себе печатную плату любого сложного устройства: микроконтроллер обменивается данными с периферией, шины передают информацию, а цифровые процессоры обрабатывают сигналы — все эти операции требуют единого и точного тактового сигнала. Кварцевый резонатор на 25 МГц, заключенный в свой компактный корпус, выступает в роли этого метронома, гарантируя, что каждый компонент системы работает в идеальной синхронизации с другими, предотвращая ошибки и обеспечивая надежность всего устройства.

От кристалла к тактовому импульсу: как работает эта технология

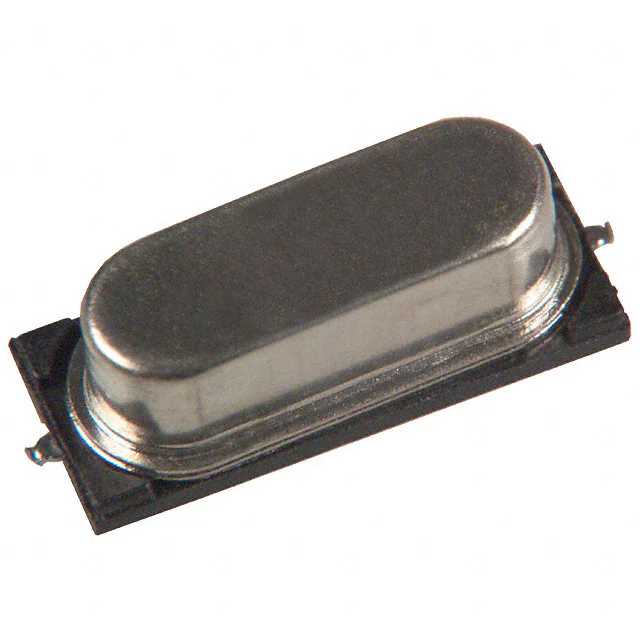

Принцип работы кварцевого резонатора основан на пьезоэлектрическом эффекте, открытом еще братьями Кюри в конце XIX века. Сердцем каждого компонента является тонко нарезанная пластинка из кристаллического кварца, которая при подаче переменного напряжения начинает механически вибрировать с невероятно стабильной и предсказуемой частотой. Для номинала 25 МГц инженеры с ювелирной точностью рассчитывают и шлифуют кристалл до таких размеров, чтобы его резонансная частота составляла именно 25 миллионов колебаний в секунду. Эта механическая вибрация преобразуется обратно в электрический сигнал, создавая идеальную синусоиду или меандр, который и используется в качестве опорной частоты. Ключевым преимуществом кварца является его исключительно высокая добротность и стабильность к температурным изменениям, что делает его неизмеримо более надежным, чем RC- или LC-генераторы. Со временем технология эволюционировала от крупных герметичных цилиндрических корпусов до миниатюрных SMD-исполнений, таких как популярные HC-49/SMD или ультракомпактные SMD3225 и 2520, которые отвечают требованиям современного автоматизированного монтажа.

Практические сценарии применения: где встречается эта частота

Частота 25 МГц — это не абстрактная величина, а настоящий workhorse в конкретных и широко распространенных применениях. Прежде всего, это основа для тактирования микроконтроллеров и микропроцессоров в промышленной автоматике, умной домашней технике и автомобильной электронике. Например, многие платы Arduino и STM32 используют этот резонатор для своей работы. Во-вторых, эта частота является фундаментальной для генерации высокоскоростных интерфейсов связи. С помощью фазовой автоподстройки частоты (ФАПЧ) из 25 МГц легко синтезируются тактовые частоты для Ethernet-контроллеров (например, для стандарта 100BASE-TX), портов USB, а также для различных шин данных в периферийном оборудовании, таком как принтеры и сканеры. В потребительской электронике, от игровых консолей до телевизионных приставок, можно найти этот компонент на материнских платах. Его стабильность критически важна для точного декодирования аудио- и видеопотоков, где малейший дрейф частоты может привести к артефактам изображения или рассинхронизации звука.

На что обратить внимание при выборе резонатора

Выбор конкретной модели кварцевого резонатора на 25 МГц — это не просто покупка компонента с нужной частотой. Несколько ключевых параметров определят, будет ли ваше устройство работать стабильно и долго.

• Тип корпуса: Для ручного монтажа или прототипирования подходят выводные корпуса (HC-49/U, HC-49/S). Для серийного производства — исключительно SMD-исполнения (HC-49/SMD, SMD3225, SMD2520).
• Допуск по частоте: Измеряется в ppm (частей на миллион). Для обычных применений хватит ±20ppm или ±30ppm. Для высокоточных сетевых устройств или измерительной техники требуются резонаторы с допуском ±10ppm и менее.
• Температурная стабильность: Указывает, как изменится частота в заданном температурном диапазоне. Стандартный диапазон -20…+70°C подходит для большинства устройств. Для автомобильной или промышленной электроники ищите компоненты с диапазоном -40…+85°C или выше.
• Нагрузочная емкость (Load Capacitance — CL): Критически важный параметр! Он должен точно соответствовать значению, на которое рассчитана схема вашего генератора (обычно 8, 12, 18, 20 пФ). Неверная нагрузочная емкость сместит частоту от номинала.
• Сопротивление потерь (ESR): Более низкое значение ESR облегчает запуск и стабильную работу генератора, особенно при экстремальных температурах.
