Вентиляторы переменного тока

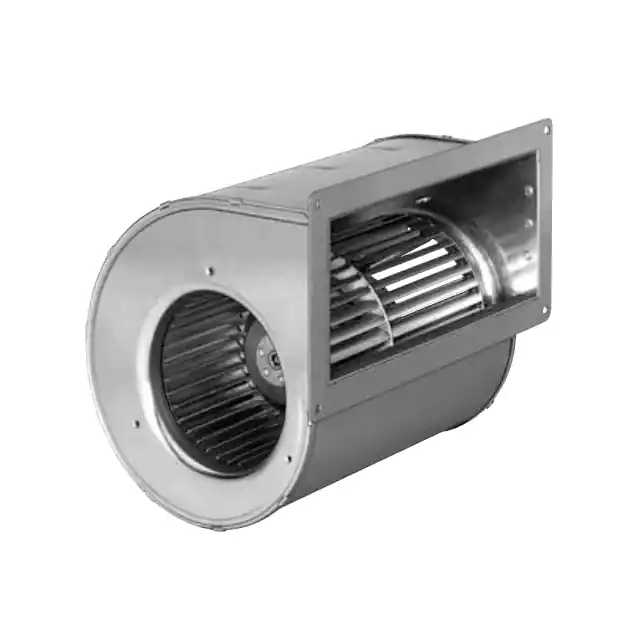

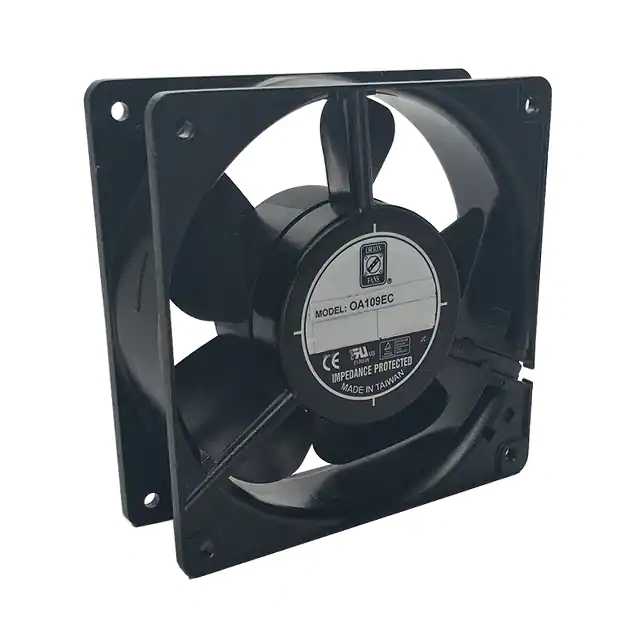

Вентилятор переменного тока подключается прямо к сети 115 или 230 В и не требует отдельного блока питания, поэтому остается стандартом охлаждения для шкафов автоматики, сварочного и лабораторного оборудования, источников бесперебойного питания и холодильной техники. В разделе собраны осевые и центробежные модели ebm-papst, Sunon, Orion Fans и других производителей с фильтрами по типоразмеру, напряжению и расходу воздуха.

Типоразмеры и расход воздуха

Как выбрать

1. Посчитайте нужный расход по теплу. Ориентир: расход в кубометрах в час примерно равен 3,1 × P / dT, где P это рассеиваемая мощность в ваттах, а dT это допустимый перегрев воздуха в градусах. Для шкафа с потерями 200 Вт и перегревом 10 градусов выходит около 62 кубометров в час, с двукратным запасом на фильтры и решетки берут вентилятор на 120...150.
2. Проверьте напряжение и частоту. Модели выпускаются строго под 115 или 230 В, а расход в каталоге часто указан для 60 Гц: в сети 50 Гц обороты и производительность будут ниже.
3. Выберите подшипник. Подшипник скольжения тише и дешевле, но не любит нагрев и горизонтальную установку оси. Шарикоподшипник служит в несколько раз дольше при высокой температуре, это выбор для круглосуточной работы.
4. Сверьте шум. Он растет вместе с расходом, поэтому для офисной техники берут больший типоразмер на низких оборотах вместо маленького и быстрого.
5. Продумайте установку: направление потока показано стрелками на корпусе, на всасывающей стороне нужны решетка и фильтр, иначе крыльчатка забьется пылью.

Обороты вентилятора переменного тока жестко привязаны к частоте сети, поэтому регулировать его бытовым диммером нельзя: двигатель начнет гудеть и перегреваться. Если скорость нужно менять, берут модели постоянного тока с управлением или EC-вентиляторы со встроенной электроникой.

Включением по температуре обычно управляет термостат или контроллер через реле, а для коммутации сетевой нагрузки без механических контактов применяют оптопары с симисторным выходом. Принципы работы обоих решений разобраны в статьях Реле: устройство, виды и принцип работы и Оптопары: устройство, принцип работы и гальваническая развязка.

Частые вопросы

Чем вентилятор переменного тока отличается от вентилятора постоянного тока?
Он питается прямо от сети и не требует блока питания, а его обороты заданы частотой сети. Модели постоянного тока нуждаются в низковольтном питании, зато позволяют плавно управлять скоростью. Если в устройстве уже есть шина 12 или 24 В, посмотрите раздел вентиляторов постоянного тока.

Можно ли включить вентилятор на 115 В в сеть 230 В?
Нет, обмотка рассчитана на свое напряжение и быстро сгорит. Обратное включение тоже не работает: на пониженном напряжении двигатель не выйдет на обороты или вовсе не запустится.

Почему в характеристиках два значения расхода и оборотов?
Они даны для сетей 50 и 60 Гц. В российской сети 50 Гц актуально меньшее значение, это стоит учитывать при расчете охлаждения.

Куда дует вентилятор?
На корпусе выштампованы две стрелки: одна показывает направление вращения крыльчатки, вторая направление воздушного потока. Ориентируйтесь на них при монтаже, чтобы не получить забор горячего воздуха вместо вытяжки.

Радиаторы, термопрокладки и модели постоянного тока собраны в общем разделе вентиляторов и теплового оборудования. С чего начинается система охлаждения и как компоненты работают вместе, читайте в обзоре Электронные компоненты: виды, классификация и назначение.
