Твердотельные реле 40а

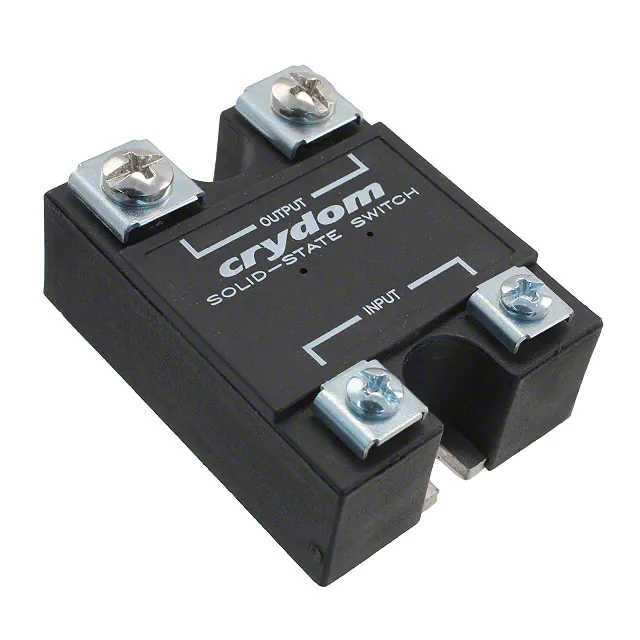

Твердотельное реле, рассчитанное на ток нагрузки до 40 ампер, представляет собой электронное устройство, предназначенное для управления коммутацией электрических цепей переменного тока посредством полупроводниковых элементов – тиристоров или симисторов. Эти устройства выполняют роль традиционного электромеханического реле, однако обладают рядом преимуществ благодаря отсутствию механических контактов и движущихся частей.

Основное назначение твердотельных реле 40А заключается в бесконтактной передаче сигналов от низковольтных управляющих схем (например, микроконтроллеров, датчиков или автоматики) на мощные цепи переменного напряжения (обычно 220–480 вольт). Они применяются для управления нагревательными элементами, насосами, кондиционерами, светотехникой и др.

Критерии выбора

Подбор твердотельного реле 40А должен основываться в соответствии с учетом следущих критериев:

• номинальный рабочий ток;

• рабочее напряжение;

• тип коммутируемого сигнала;

• температурный диапазон;

• время включения/выключения.

Основные параметры

Основные технические характеристики твердотельных реле 40А включают следующие показатели:

1. Номинальное рабочее напряжение: 220–480 VAC.

2. Максимальный постоянный ток: 40 A.

3. Максимальная мощность: до 10 кВт (при напряжении 220V).

4. Тип выхода: AC/DC.

5. Диапазон рабочей температуры: −40°C...+85°C.

6. Время отклика: менее 1 мс.

7. Уровень изоляции: класс B (до 2500 Вольт).

8. Габариты корпуса: различные форматы исполнения (DIN-рейка, панельная установка).

Преимущества:

• высокая частота переключений;

• низкое энергопотребление;

• быстрое срабатывание;

• долговечность.

Твердотельные реле 40А: Мощность и надежность для современной автоматизации

Когда речь заходит о создании надежных и долговечных систем управления мощной нагрузкой, твердотельные реле (ТТР) на 40 ампер становятся ключевым элементом, связывающим слаботочные цепи управления с силовыми исполнительными механизмами. В отличие от своих электромеханических предшественников, они не имеют движущихся частей и контактов, которые подгорают и изнашиваются. Это делает их идеальным решением для задач, где требуется частое и бесшумное переключение индуктивной или резистивной нагрузки, такой как мощные ТЭНы в промышленных печах, двигатели вентиляционных систем или сложные осветительные установки. Их способность работать десятки миллионов циклов без обслуживания кардинально меняет подход к проектированию и снижает общую стоимость владения оборудованием.

Эволюция реле от электромагнитных принципов к полупроводниковым технологиям стала настоящей революцией в автоматизации. Если классические реле работали за счет электромагнитной силы, притягивающей механический контакт, что порождало искрение, дребезг и относительно медленное срабатывание, то твердотельные реле используют оптическую развязку и силовые полупроводники (тиристоры или симисторы). Это принципиально иная физика процесса: управляющий сигнал (например, от PLC-контроллера) активирует светодиод, чей свет через оптический барьер открывает силовой ключ. Такой подход обеспечивает гальваническую изоляцию между цепями управления и нагрузки, что критически важно для защиты чувствительной электроники от высоковольтных помех и скачков напряжения в силовой сети.

Где применяются мощные твердотельные реле на 40А?

Мощность в 40 ампер открывает двери для применения в серьезном промышленном и коммерческом оборудовании. Один из самых распространенных сценариев — это точное поддержание температуры в термопластавтоматах, промышленных сушильных камерах или упаковочных машинах. Здесь ТТР управляют нагревом ТЭНов, получая сигналы от PID-регуляторов, и их высокая частота переключения позволяет минимизировать отклонения от заданной температуры. В системах вентиляции и кондиционирования больших зданий такие реле коммутируют двигатели вентиляторов и компрессоров, а их бесшумная работа исключает акустический дискомфорт. В пищевой промышленности они управляют нагревательными элементами в печах и котлах, а в машиностроении — solenoid valves (пневмоцилиндрами) и мощными лампами прожекторов.

Еще одна интересная область — это управление яркостью мощных осветительных систем, например, в архитектурной подсветке зданий или сценическом оборудовании. Специальные реле с фазовым управлением (SSR Random Turn-On для резистивной нагрузки и SSR Zero Cross для индуктивной) плавно регулируют мощность, подаваемую на прожекторы, без мерцания. Также их часто можно встретить в качестве ключевого компонента в станциях управления насосами, где требуется долговечность и стойкость к вибрации, недостижимая для электромеханических реле. Фактически, любая задача, где важна скорость, частота срабатываний и отсутствие технического обслуживания, является прямым указанием на использование твердотельной технологии.

Как выбрать правильное твердотельное реле на 40А?

Выбор конкретной модели — это всегда компромисс между параметрами и условиями будущей эксплуатации. Первый и главный фактор — тип коммутируемого напряжения: постоянный (DC) или переменный (AC) ток. Для сетей 220В/380В используются AC реле. Далее необходимо обратить внимание на напряжение управления: наиболее распространены модели, управляемые постоянным напряжением 3-32В, что идеально для совместимости с Arduino, Raspberry Pi и промышленными контроллерами. Ключевой параметр — ток нагрузки. Номинальный ток в 40А указан для идеальных условий, поэтому для индуктивной нагрузки (двигатели, трансформаторы) или при высоких температурах окружающей среды обязателен запас по току в 20-40% и использование радиатора.

Материал корпуса и способ монтажа также имеют значение. Модели в корпусе под DIN-рейку упрощают интеграцию в существующие электрощиты. Обязательно изучите наличие встроенной защиты. Наиболее продвинутые реле оснащаются варистором (RC-цепочкой) для подавления импульсных помех при коммутации индуктивной нагрузки, что значительно продлевает срок службы как самого реле, так и подключенного к нему оборудования. Если ваше применение подразумевает частые включения/выключения (более 1 раза в минуту), наличие радиатора охлаждения является не рекомендацией, а строгой необходимостью для отвода избыточного тепла и предотвращения теплового пробоя полупроводникового элемента.
