Чип-резисторы 0 Ом

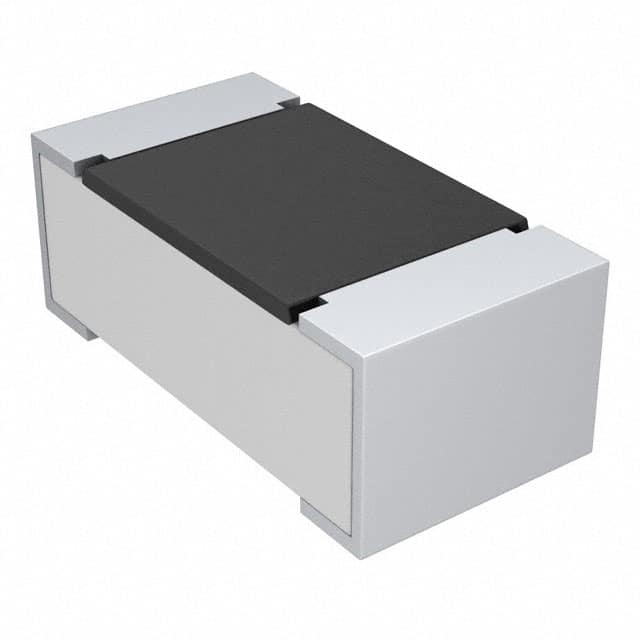

Чип-резистор 0 Ом – это специальный электронный компонент, используемый преимущественно в печатных платах (PCB). Его основное назначение заключается в обеспечении электрического контакта между двумя участками цепи. Он выполняет роль удобного переходника между различными частями схемы, обеспечивая надежное соединение, которое легко заменить или удалить в процессе ремонта и доработки изделия.

Данные устройства активно используются в различных областях, среди которых: телекоммуникационное оборудование, компьютерная техника, медицинское оборудование, мобильные телефоны, планшеты и др.

Критерии выбора

При выборе подходящего чип-резистора 0 Ом важно учитывать следующие критерии:

• Типоразмер корпуса.
• Материал выводов.
• Максимальная мощность рассеивания.
• Температурный диапазон эксплуатации.
• Допустимое напряжение пробоя.

Основные параметры

К числу основных параметров данных устройств относятся:

• Номинальное сопротивление: практически равно нулю, но производители указывают допуски и пределы сопротивления, зависящие от технологии производства.
• Рабочее напряжение: определяет допустимый уровень напряжений, подаваемых на выводы компонента.
• Тепловое сопротивление: характеризует способность элемента отводить тепло от контактов к окружающей среде.
• Размеры и габариты: стандартизированные форматы размеров позволяют автоматизировать монтаж и облегчить замену вышедших из строя элементов.
• Диапазон рабочих температур: учитывается температура окружающей среды и внутренние тепловыделения самого компонента.
• Вес и масса: эти параметры важны при расчете нагрузки на плату и возможности надежного крепления.

Преимущества:

• простота установки;
• удобство модификации;
• надежность и долговечность.

Зачем нужен резистор, который не сопротивляется? Магия нулевых чип-резисторов

На первый взгляд, чип-резистор номиналом 0 Ом кажется парадоксом или технической шуткой. Зачем платить за деталь, которая, по сути, является обычным проводником? Однако именно эта простота раскрывает его истинную ценность в мире высоких технологий. Эти миниатюрные компоненты — не ошибка проектирования, а стратегический инструмент, незаменимый на современных сборочных линиях. Они выполняют роль универсальных перемычек, позволяя одной и той же печатной плате служить основой для нескольких версий устройства с разной конфигурацией компонентов. Вместо проектирования и производства уникальной платы для каждой модификации инженеры размещают на общей основе все потенциально нужные элементы, а связь между ними организуют с помощью «джамперов» — нулевых резисторов. Это кардинально снижает затраты на логистику и складские запасы, упрощает модернизацию и ремонт.

История появления этих компонентов тесно связана с автоматизацией процесса пайки. Роботам-сборщикам, которые устанавливают компоненты с помощью пневматических захватов или вакуумных головок, гораздо проще и дешевле работать с унифицированными корпусами стандартных размеров. Установка отдельной катушки с обычными проволочными перемычками потребовала бы перенастройки всего оборудования, увеличения номенклатуры и времени на замену материалов. Нулевой резистор в стандартном корпусе 0402 или 0603 решает эту проблему — он устанавливается той же головкой, что и все остальные резисторы, из той же самой катушки. Технологически большинство из них представляет собой толстопленочный резистор с минимально возможным сопротивлением, которое составляет менее 0.05 Ом, что для большинства цепей эквивалентно идеальному проводнику.

Где встречаются эти невидимые герои электроники?

Сферы применения нулевых резисторов невероятно широки и охватывают практически всю современную электронику. В материнских платах персональных компьютеров и серверов они используются для организации альтернативных сигнальных путей, подключения дополнительных портов или активации определенных функций в зависимости от ценовой категории продукта. В смартфонах и планшетах, где каждый квадратный миллиметр на счету, они позволяют гибко менять конфигурацию модулей памяти или беспроводных интерфейсов (Wi-Fi, Bluetooth, 5G) для разных регионов продаж без изменения основной компоновки платы. В автомобильной электронике, особенно в системах управления двигателем и панелях приборов, нулевые резисторы служат предохранительными перемычками для диагностических цепей или позволяют кастомизировать оснащение автомобиля в зависимости от комплектации.

Кроме того, они нашли свое место в качестве недорогих и удобных предохранителей. Хотя их основная функция — проводить ток, при значительном превышении нагрузки тонкий проводник внутри перегорает, разрывая цепь и предотвращая более серьезные повреждения дорогостоящих микросхем. Это пассивная, но эффективная защита. Еще один интересный сценарий — использование в качестве экрана от электромагнитных помех. Заземляя металлическое покрытие корпуса устройства через такой резистор, разработчики подавляют высокочастотные шумы, в то время как постоянный потенциал земли передается без помех. Это лишь несколько примеров, которые иллюстрируют, как простая идея может решать сложные инженерные задачи в потребительской электронике, телекоммуникационном оборудовании и промышленной автоматике.

Как правильно выбрать перемычку-резистор?

Несмотря на кажущуюся простоту, выбор нулевого резистора требует внимания к нескольким ключевым параметрам, от которых зависит надежность всего устройства. Первый и самый очевидный фактор — типоразмер корпуса. Он должен точно соответствовать посадочному месту на вашей печатной плате. Наиболее популярны стандартные размеры, такие как 0201, 0402, 0603, 0805, которые совместимы с большинством автоматизированных линий сборки. Второй критически важный параметр — максимальный допустимый ток. Он напрямую зависит от конструкции компонента и его габаритов. Например, маленький резистор 0402 может выдерживать ток до 1 А, в то время как более крупный 0805 — уже до 2 А. Превышение этого значения приведет к перегреву и разрушению перемычки.

Далее следует обратить внимание на собственное сопротивление. Хотя оно и маркируется как "0 Ом", реальное значение все же существует и обычно находится в диапазоне от 0.001 до 0.05 Ом. Для цепей с высокими токами (например, в силовых блоках питания) даже такая маленькая величина может иметь значение, вызывая падение напряжения и нагрев. Не менее важен и материал выводов: покрытие из олова или серебра обеспечивает лучшую паяемость и устойчивость к окислению, что критично для долгосрочной надежности контакта. Также учитывайте условия эксплуатации: для automotive- или промышленных применений требуются компоненты с расширенным температурным диапазоном и повышенной стойкостью к вибрациям и влажности.

Почему стоит покупать чип-резисторы 0 Ом в Эиком Ру?

Выбор поставщика электронных компонентов — это всегда вопрос доверия и гарантий. Эиком Ру предлагает не просто каталог деталей, а комплексное решение для профессионалов. Наш ассортимент нулевых чип-резисторов включает продукцию ведущих мировых брендов (Yageo, Samsung, Bourns) и охватывает все типоразмеры — от сверхминиатюрных 0201 до мощных 2512, что позволяет нам закрывать потребности как создателей компактной носимой электроники, так и разработчиков промышленных систем управления. Мы тщательно контролируем цепочку поставок, поэтому каждое изделие на нашем складе является оригинальным и прошло входной контроль, обеспечивая полную совместимость и надежность ваших проектов.

Мы понимаем, что скорость и стоимость доставки часто являются решающими факторами. Поэтому для наших клиентов по всей России мы организовали бесплатную доставку заказов, что позволяет значительно сократить издержки и упростить логистику. Наша команда технической поддержки готова оперативно помочь с подбором аналогов или консультацией по применению компонентов. Сотрудничая с Эиком Ру, вы получаете не просто доступ к качественным радиодеталям, а надежного партнера, который заинтересован в успехе вашего бизнеса и готов предложить выгодные условия для долгосрочного и взаимовыгодного сотрудничества.
