Каталог
Двигатели, Соленоиды, Платы управления
Шаговые двигатели
QSH4218-47-28-040
  • В избранное
  • В сравнение

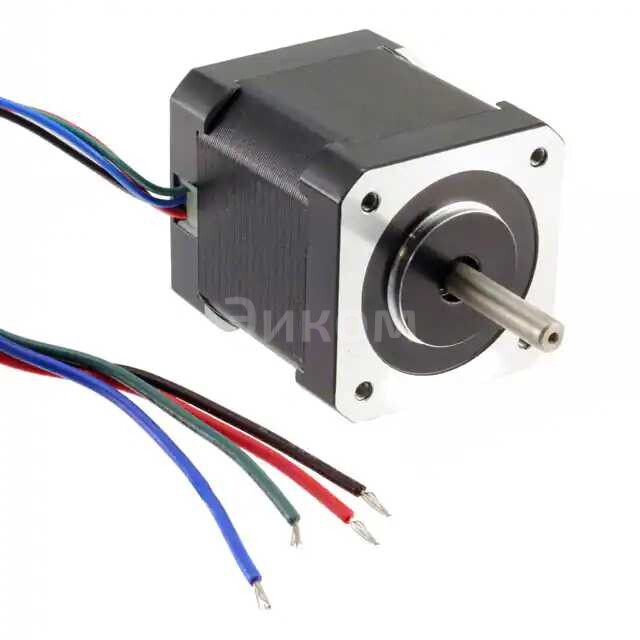

QSH4218-47-28-040

QSH4218-47-28-040

QSH4218-47-28-040
;
QSH4218-47-28-040

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    TRINAMIC / ANALOG DEVICES
  • Артикул:
    QSH4218-47-28-040
  • Описание:
    Электродвигатель: STEP MOTOR HYBRID BIPOLAR 1.4VВсе характеристики

Минимальная цена QSH4218-47-28-040 при покупке от 1 шт 14544.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить QSH4218-47-28-040 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание QSH4218-47-28-040

Электродвигатель: STEP MOTOR HYBRID BIPOLAR 1.4V

  • Производители: QSH4218-47-28-040 TRINAMIC / ANALOG DEVICES
  • Тип: Гибридный биполярный шаговый двигатель
  • Напряжение питания: 1.4В

Основные параметры:

  • Количество шагов на оборот: 200 шагов/об
  • Постоянная тока: 1.35 Ом (при 1.4В)
  • Максимальный ток: 1.8А
  • Угол шага: 1.8°

Плюсы:

  • Высокая точность позиционирования.
  • Устойчивость к шумам и помехам.
  • Удобство управления.
  • Надежность и долговечность.

Минусы:

  • Высокое потребление энергии по сравнению с постоянными электродвигателями.
  • Необходимость использования контроллеров для управления.
  • Цена выше, чем у аналогичных типов двигателей.

Общее назначение:

  • Применяются в системах, требующих точного позиционирования.
  • Используются в промышленной автоматике, медицинской технике, лазерных системах и других устройствах.
Выбрано: Показать

Характеристики QSH4218-47-28-040

  • Package
    Bulk
  • Тип
    Hybrid
  • Тип обмотки
    Bipolar
  • Нормальное напряжение
    1.4VDC
  • Current Rating (Amps)
    2.81 A
  • Шаги за оборот
    200
  • Угол шага
    1.8°
  • Точность
    ±5%
  • Удерживающий момент (oz-in / mNm)
    56.3 / 400
  • Размеры
    Square - 1.665" x 1.665" (42.30mm x 42.30mm)
  • Размер по NEMA
    17
  • Диаметр вала
    0.197" (5.00mm)
  • Длина вала и подшипника
    0.945" (24.00mm)
  • Разметка отверстий для монтажа
    1.220" (30.99mm)
  • Тип выводов
    Wire Leads
  • Рабочая температура
    -20°C ~ 50°C
  • Сопротивление катушки
    1.5 Ohms
  • Особенности
    Flatted Shaft
  • Rotor Inertia
    68gcm²
  • Вес
    0.772 lb (350.17 g)
  • Base Product Number
    QSH4218

Техническая документация

 QSH4218-47-28-040.pdf
pdf. 0 kb
  • 74 шт
    3-6 недель
  • Количество
    Цена
  • 1
    14 544 ₽
  • 5
    13 560 ₽
  • 10
    13 290 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

  • В избранное
  • В сравнение
  • Производитель:
    TRINAMIC / ANALOG DEVICES
  • Артикул:
    QSH4218-47-28-040
  • Описание:
    Электродвигатель: STEP MOTOR HYBRID BIPOLAR 1.4VВсе характеристики

Минимальная цена QSH4218-47-28-040 при покупке от 1 шт 14544.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить QSH4218-47-28-040 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание QSH4218-47-28-040

Электродвигатель: STEP MOTOR HYBRID BIPOLAR 1.4V

  • Производители: QSH4218-47-28-040 TRINAMIC / ANALOG DEVICES
  • Тип: Гибридный биполярный шаговый двигатель
  • Напряжение питания: 1.4В

Основные параметры:

  • Количество шагов на оборот: 200 шагов/об
  • Постоянная тока: 1.35 Ом (при 1.4В)
  • Максимальный ток: 1.8А
  • Угол шага: 1.8°

Плюсы:

  • Высокая точность позиционирования.
  • Устойчивость к шумам и помехам.
  • Удобство управления.
  • Надежность и долговечность.

Минусы:

  • Высокое потребление энергии по сравнению с постоянными электродвигателями.
  • Необходимость использования контроллеров для управления.
  • Цена выше, чем у аналогичных типов двигателей.

Общее назначение:

  • Применяются в системах, требующих точного позиционирования.
  • Используются в промышленной автоматике, медицинской технике, лазерных системах и других устройствах.
Выбрано: Показать

Характеристики QSH4218-47-28-040

  • Package
    Bulk
  • Тип
    Hybrid
  • Тип обмотки
    Bipolar
  • Нормальное напряжение
    1.4VDC
  • Current Rating (Amps)
    2.81 A
  • Шаги за оборот
    200
  • Угол шага
    1.8°
  • Точность
    ±5%
  • Удерживающий момент (oz-in / mNm)
    56.3 / 400
  • Размеры
    Square - 1.665" x 1.665" (42.30mm x 42.30mm)
  • Размер по NEMA
    17
  • Диаметр вала
    0.197" (5.00mm)
  • Длина вала и подшипника
    0.945" (24.00mm)
  • Разметка отверстий для монтажа
    1.220" (30.99mm)
  • Тип выводов
    Wire Leads
  • Рабочая температура
    -20°C ~ 50°C
  • Сопротивление катушки
    1.5 Ohms
  • Особенности
    Flatted Shaft
  • Rotor Inertia
    68gcm²
  • Вес
    0.772 lb (350.17 g)
  • Base Product Number
    QSH4218

Техническая документация

 QSH4218-47-28-040.pdf
pdf. 0 kb
